无卤低烟阻燃耐火电缆
关键词：
所属分类：
产品描述
一、用 途：
低烟无卤阻燃电缆阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出；低烟无卤阻燃电缆广泛应用于核电站、地铁车站、医院、重要军事设施、石油平台等重要军用及民用设施；低烟无卤阻燃电缆还应用于人员较集中，空气密度低的场所。
二、使用特性：
1.低烟无卤阻燃电缆阻燃性和不延燃性优异。
2.低烟无卤阻燃电缆燃烧时发烟量甚少，不产生有毒气体，不产生腐蚀性气体。
3.低烟无卤阻燃电缆具有一定的机械物理与电气性能，能满足电缆的使用要求。
三、产品执行标准：
低烟无卤阻燃电缆执行GB9330-88 、IEC601034标准。
四、应用场景
发电站、高层建筑、地铁、隧道、智能大楼、军用战舰等设施要求将电线电缆燃烧时生成的烟雾、有害气体、腐蚀性气体等控制在较低的范围内，在这些场合采用低烟无卤无毒的电缆。
五、型号名称：低烟无卤阻燃电力电缆
型号 | 名称 | 阻燃级别 | 芯数 | 截面m㎡ | 额定电压V |
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 | |
WDZN-YJY22 | 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 |
WDZN-YJE22 |

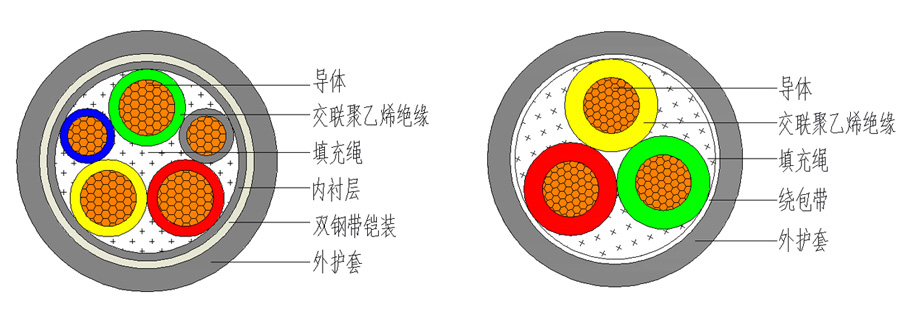

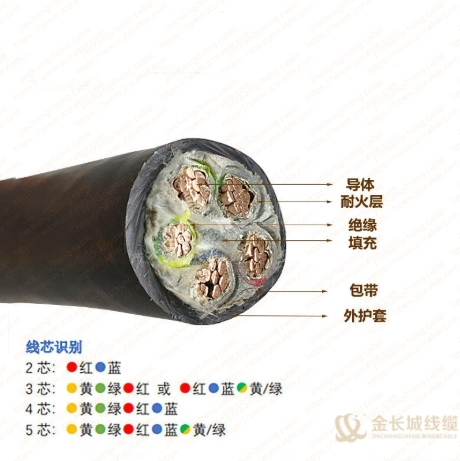

六、产品结构示意图
七、产品参数
WDZN-YJY22 交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆
规 格 芯数*截面 m m2 | 理论外径mm | 理论重量kg/km | 规 格 芯数*截面m m2 | 理论外径mm | 理论 重量kg/km | 规 格 芯数*截面m m2 | 理论外径mm | 理论重量kg/km |
1*1.5 | 6.2 | 61 | 3*35 | 25.1 | 1404 | 3*10+1*6 | 18.0 | 659 |
1*2.5 | 6.6 | 75 | 3*50 | 28.8 | 2001 | 3*16+1*10 | 20.1 | 866 |
1*4 | 7.1 | 94 | 3*70 | 32.8 | 2648 | 3*25+1*16 | 23.9 | 1281 |
1*6 | 7.6 | 118 | 3*95 | 36.5 | 3421 | 3*35+1*16 | 25.7 | 1588 |
1*10 | 8.9 | 170 | 3*120 | 40.3 | 4203 | 3*50 1*25 | 29.7 | 2229 |
1*16 | 9.7 | 233 | 3*150 | 44.8 | 5194 | 3*70+1*35 | 33.8 | 2994 |
1*25 | 11.3 | 337 | 3*185 | 49.5 | 6334 | 3*95+1*50 | 38.1 | 3952 |
1*35 | 12.3 | 440 | 3*240 | 55.1 | 8013 | 3*120+1*70 | 42.2 | 4972 |
1*50 | 13.9 | 598 | 4*1.5 | 12.6 | 264 | 3*150+1*70 | 46.3 | 6100 |
1*70 | 15.9 | 814 | 4*2.5 | 13.6 | 339 | 3*185+1*95 | 51.0 | 7495 |
1*95 | 17.7 | 1071 | 4*4 | 14.7 | 414 | 3*240+1*120 | 56.9 | 9446 |
1*120 | 19.3 | 1323 | 4*6 | 16.0 | 508 | 3*300+1*150 | 66.7 | 11758 |
1*150 | 21.5 | 1645 | 4*10 | 19.1 | 705 | 3*2.5+2*1.5 | 13.6 | 380 |
1*185 | 23.7 | 2016 | 4*16 | 20.9 | 954 | 3*4+2*2.5 | 14.8 | 461 |
1*240 | 26.2 | 2560 | 4*25 | 25.2 | 1390 | 3*6+2*4 | 16.1 | 567 |
1*300 | 30.8 | 3202 | 4*35 | 27.6 | 1799 | 3*10+2*6 | 18.8 | 730 |
1*400 | 34.5 | 4220 | 4*50 | 31.9 | 2500 | 3*16+2*10 | 21.4 | 1014 |
1*500 | 38.7 | 5242 | 4*70 | 36.4 | 3385 | 3*25+2*16 | 25.2 | 1476 |
1*630 | 43.0 | 6565 | 4*95 | 40.6 | 4440 | 3*35+2*16 | 26.8 | 1771 |
1*800 | 47.7 | 8251 | 4*120 | 44.7 | 5476 | 3*50+2*25 | 31.5 | 2573 |
2*1.5 | 11.2 | 181 | 4*150 | 49.9 | 6865 | 3*70+2*35 | 35.7 | 3415 |
2*2.5 | 12.0 | 211 | 4*185 | 54.9 | 8352 | 3*95+2*50 | 40.5 | 4529 |
2*4 | 13.0 | 252 | 4*240 | 61.4 | 10602 | 3*120+2*70 | 45.2 | 5754 |
2*6 | 14.0 | 304 | 4*300 | 72.8 | 13286 | 3*150+2*70 | 48.8 | 6928 |
2*10 | 16.6 | 473 | 5*1.5 | 13.6 | 311 | 3*185+2*95 | 54.0 | 8555 |
2*16 | 18.1 | 605 | 5*2.5 | 14.7 | 400 | 3*240+2*120 | 60.2 | 10756 |
WDZN-YJY22 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆
规 格 芯数*截面 m m2 | 理论外径mm | 理论重量kg/km | 规 格 芯数*截面 m m2 | 理论 外径mm | 理论 重量kg/km | 规 格 芯数*截面 m m2 | 理论 外径mm | 理论重量kg/km |
2*1.5 | 14.4 | 336 | 4*10 | 22.3 | 961 | 3*50+1*25 | 30.3 | 2960 |
2*2.5 | 15.2 | 377 | 4*16 | 24.1 | 1233 | 3*70+1*35 | 34.5 | 3818 |
2*4 | 16.2 | 430 | 4*25 | 29.8 | 1752 | 3*95+1*50 | 38.6 | 4848 |
2*6 | 17.2 | 495 | 4*35 | 32.4 | 2212 | 3*120+1*70 | 42.7 | 6016 |
2*10 | 19.8 | 698 | 4*50 | 36.5 | 3258 | 3*150+1*70 | 47.2 | 7237 |
2*16 | 21.3 | 848 | 4*70 | 41.2 | 4268 | 3*185+1*95 | 51.3 | 8809 |
2*25 | 24.9 | 1190 | 4*95 | 45.4 | 5421 | 3*240+1*120 | 56.4 | 10940 |
2*35 | 26.9 | 1430 | 4*120 | 49.7 | 6578 | 3*2.5+2*1.5 | 16.8 | 566 |
2*50 | 31.7 | 2112 | 4*150 | 54.9 | 8089 | 3*4+2*2.5 | 18.0 | 662 |
2*70 | 35.5 | 2647 | 4*185 | 60.3 | 9763 | 3*6+2*4 | 19.3 | 785 |
2*95 | 38.9 | 3392 | 4*240 | 66.8 | 12170 | 3*10+2*6 | 22.0 | 982 |
2*120 | 42.3 | 4010 | 4*300 | 78.4 | 15176 | 3*16+2*10 | 24.6 | 1300 |
2*150 | 46.7 | 4797 | 5*1.5 | 16.8 | 497 | 3*25+2*16 | 29.8 | 1839 |
2*185 | 50.9 | 5658 | 5*2.5 | 17.9 | 600 | 3*35+2*16 | 31.6 | 2434 |
2*240 | 56.5 | 6988 | 5*4 | 19.2 | 708 | 3*50+2*25 | 36.1 | 3324 |
3*1.5 | 15.0 | 385 | 5*6 | 20.6 | 841 | 3*70+2*35 | 40.5 | 4283 |
3*2.5 | 15.8 | 453 | 5*10 | 24.1 | 1116 | 3*95+2*50 | 45.3 | 5505 |
