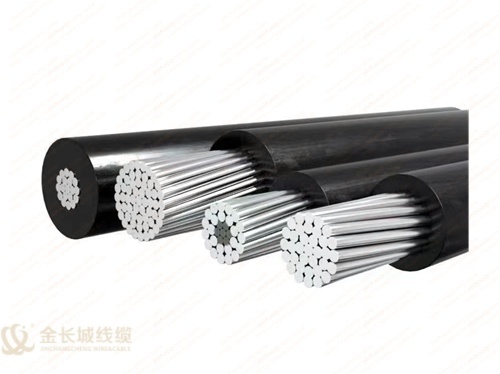

10KV架空绝缘导线

架空绝缘电缆是有绝缘层和保护外皮的架空导线，是一种介于架空导线和地下电缆之间输电方式，包含1kV架空绝缘电缆和10kV架空绝缘电缆。按其结构不同可分为硬铝线结构、硬拉铜线结构、铝合金线结构、钢芯或铝合金芯支撑结构等。

关键词：

所属分类：

产品咨询：

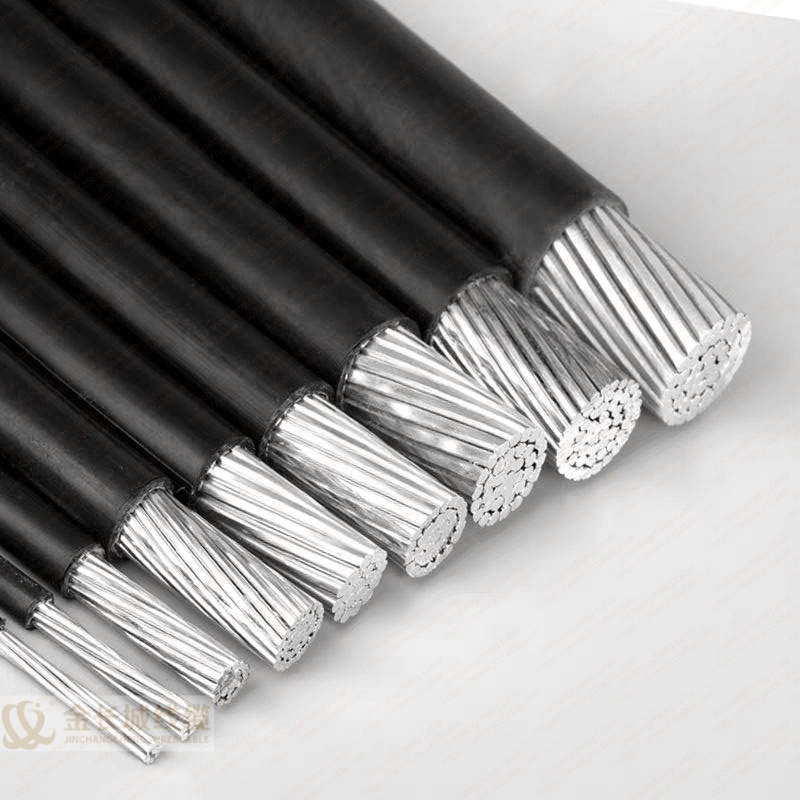

1、产品简介
架空绝缘电缆是有绝缘层和保护外皮的架空导线，是一种介于架空导线和地下电缆之间输电方式，包含1kV架空绝缘电缆和10kV架空绝缘电缆。按其结构不同可分为硬铝线结构、硬拉铜线结构、铝合金线结构、钢芯或铝合金芯支撑结构等。

2、电压等级

10kV

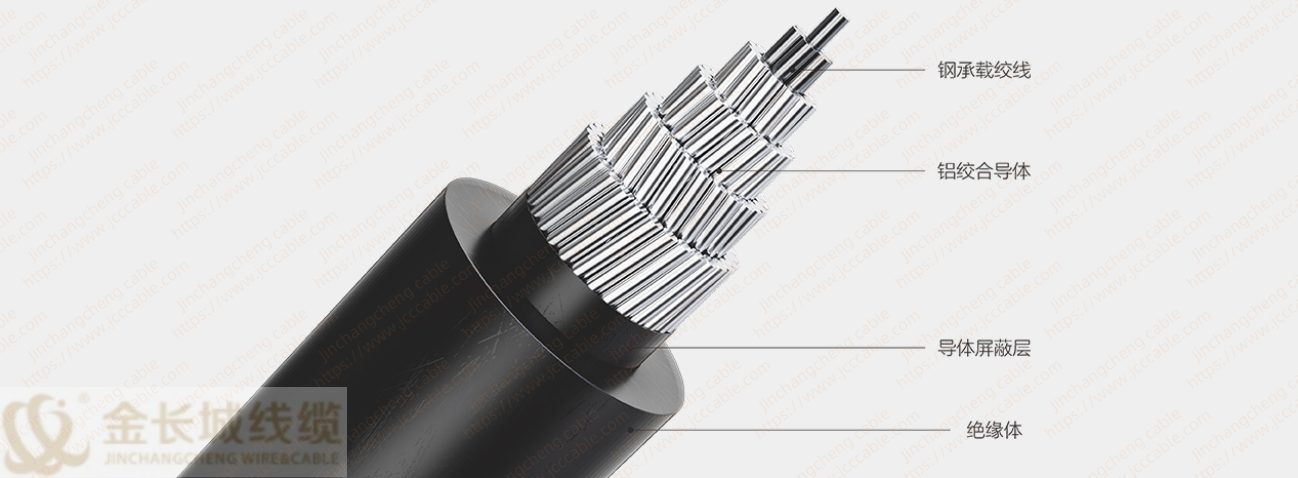

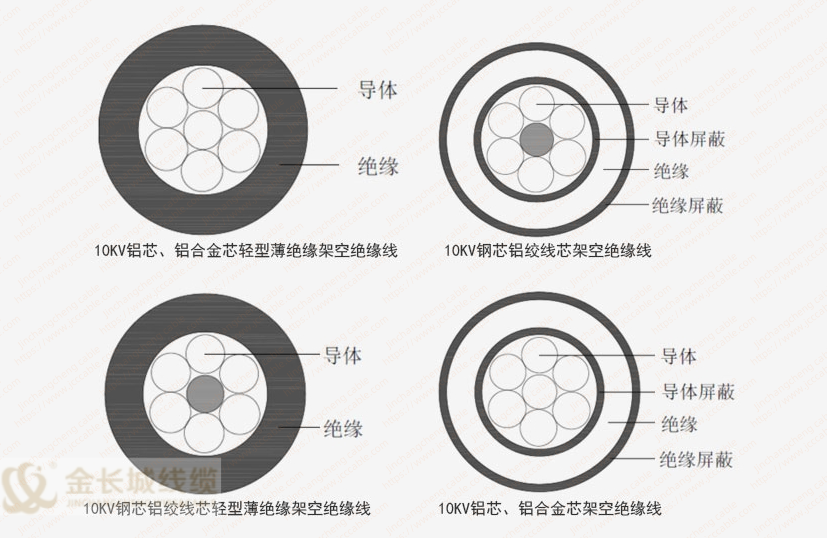

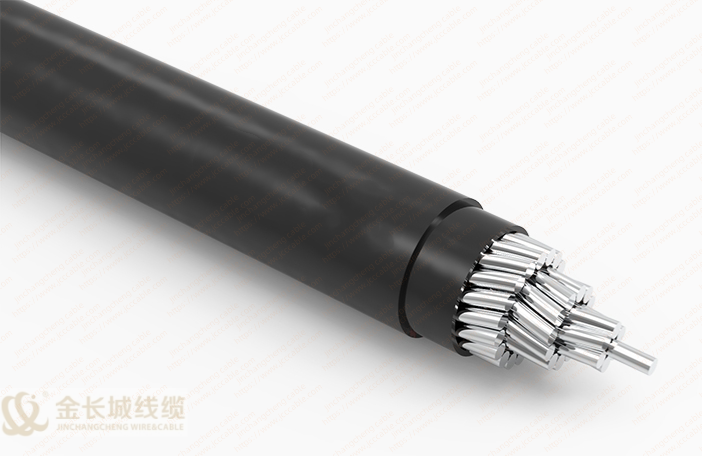

3、电缆结构图

4.产品型号

10kV架空绝缘电缆

型号	名称	电压等级	芯数n/规格mm2	用途
JKYJ	铜芯交联聚乙烯绝缘架空电缆	10kV	1芯 /10～400	架空固定敷设，软铜芯产品用于变压器引下线电缆架设时，应考虑电缆和树木保持一定的距离电缆运行时允许电缆和树木频繁接触
JKTRYJ	软铜芯交联聚乙烯绝缘架空电缆
JKLYJ	铝芯交联聚乙烯绝缘架空电缆
JKY	铜芯聚乙烯绝缘架空电缆

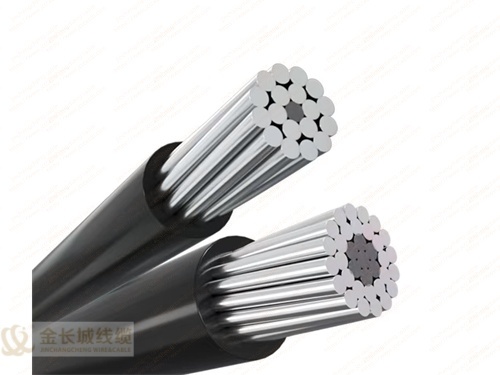

JKLGYJ	钢芯铝导体交联聚乙烯绝缘架空电缆
JKTRY	软铜芯聚乙烯绝缘架空电缆
JKLY	铝芯聚乙烯绝缘架空电缆
JKLYJ/Q	铝芯轻型交联聚乙烯绝缘架空电缆
JKLY/Q	铝芯轻型聚乙烯绝缘架空电缆

5.系列代号

架空绝缘电缆代号——JK

材料代号：铜导体——省略

软铜导体——TR

铝导体——L

铝合金导体——LH

绝缘材料代号：

本色绝缘——/B

高密度聚乙烯绝缘——Y

交联聚乙烯绝缘——YJ

耐候黑色绝缘——省略

轻型薄绝缘结构——/Q

普通绝缘结构——省略

6.产品参数

导体标称截面	20℃导体电阻（Ω/km）≤				电缆拉力(N)
	铜芯		铝芯	铝合金芯	电缆拉力(N)
	硬铜	软铜	铝芯	铝合金芯	硬铜芯	铝芯	铝合金芯
10	1.906	1.83	3.08	3.574	3471	1650	2514
16	1.198	1.15	1.91	2.217	5486	2517	4022
25	0.749	0.727	1.20	1.393	8465	3762	6284
35	0.540	0.524	0.868	1.007	11731	5177	8800
50	0.399	0.387	0.641	0.744	16502	7011	12569
70	0.276	0.268	0.443	0.514	23461	10354	17596
95	0.199	0.193	0.320	0.371	31759	13727	23880
120	0.158	0.153	0.253	0.294	39911	17339	30164
150	0.128	0.124	0.206	0.239	49505	21033	37706
185	0.1021	0.0991	0.164	0.190	61846	26732	46503
240	0.0777	0.0754	0.125	0.145	79823	34679	60329
300	0.619	—	0.100	0.110	99788	43349	75411

额定电压10kV及以下钢芯铝绞线线芯架空绝缘电缆技术参数

导体标称截面 mm2	导体中单线最少根数		导体屏蔽近似值/mm 10kV	绝缘标称厚度/(mm)			20℃直流电阻(不大于） Ω/km	计算拉断力≥/N	1kV电缆额定工作时最小绝缘电阻
	导体中单线最少根数			1kV	10kV				1kV电缆额定工作时最小绝缘电阻
	铝 Al	钢 St		1kV	薄绝缘	普通绝缘			70℃	90℃
10/2	6/1.50	1/1.50	0.6	1.0	2.5	3.4	3.08	4120	0.0067	0.67
16/3	6/1.85	1/1.85	0.6	1.2	2.5	3.4	1.91	6130	0.0065	0.65
25/4	6/2.32	1/2.32	0.6	1.2	2.5	3.4	1.20	9290	0.0054	0.54
35/6	6/2.72	1/2.72	0.6	1.4	2.5	3.4	0.868	12630	0.0054	0.54
50/8	6/3.20	1/3.20	0.6	1.4	2.5	3.4	0.641	16870	0.0046	0.46
50/30	12/2.32	7/2.32	0.6	1.4	2.5	3.4	0.641	42620	0.0046	0.46
70/10	24/1.92	1/3.80	0.6	1.4	2.5	3.4	0.443	23390	0.0040	0.40
70/40	12/2.72	7/2.72	0.6	1.4	2.5	3.4	0.443	58300	0.0040	0.40
95/15	26/2.15	7/1.67	0.6	1.6	2.5	3.4	0.320	35000	0.0039	0.39
95/20	7/4.16	7/1.85	0.6	1.6	2.5	3.4	0.320	37200	0.0039	0.39
95/55	12/3.2	7/3.2	0.6	1.6	2.5	3.4	0.320	78110	0.0039	0.39

导体标称截面 mm2	导体中单线最少根数		导体屏蔽近似值/mm 10kV	绝缘标称厚度/(mm)			20℃直流电阻(不大于） Ω/km	计算拉断力≥/N	1kV电缆额定工作时最小绝缘电阻
	导体中单线最少根数			1kV	10kV				1kV电缆额定工作时最小绝缘电阻
	铝 Al	钢 St		1kV	薄绝缘	普通绝缘			70℃	90℃
120/7	18/2.9	1/2.9	0.6	1.6	2.5	3.4	0.253	27570	0.0035	0.35
120/20	26/2.38	7/1.85	0.6	1.6	2.5	3.4	0.253	41000	0.0035	0.35
120/25	7/4.72	7/2.10	0.6	1.6	2.5	3.4	0.253	47880	0.0035	0.35
120/70	12/3.6	7/3.6	0.6	1.6	2.5	3.4	0.253	98370	0.0035	0.35
150/8	18/3.2	1/3.2	0.6	1.8	2.5	3.4	0.206	32860	0.0035	0.35
150/25	26/2.70	7/2.10	0.6	1.8	2.5	3.4	0.206	54110	0.0035	0.35
150/20	24/2.78	7/1.85	0.6	1.8	2.5	3.4	0.206	46630	0.0035	0.35
150/35	30/2.5	7/2.5	0.6	1.8	2.5	3.4	0.206	65020	0.0035	0.35
185/10	18/3.00	1/3.6	0.6	2.0	2.5	3.4	0.164	40880	0.0035	0.35
185/25	24/3.15	7/2.1	0.6	2.0	2.5	3.4	0.164	59420	0.0035	0.35
185/30	26/2.98	7/2.32	0.6	2.0	2.5	3.4	0.164	64320	0.0035	0.35
185/45	30/2.8	7/2.8	0.6	2.0	2.5	3.4	0.164	80190	0.0035	0.35
210/10	18/3.8	1/3.8	0.6	2.2	2.5	3.4	0.141	45140	0.0034	0.34
210/25	24/3.33	7/2.22	0.6	2.2	2.5	3.4	0.138	65990	0.0034	0.34
210/35	26/3.22	7/2.5	0.6	2.2	2.5	3.4	0.136	74250	0.0034	0.34
210/50	30/2.98	7/2.98	0.6	2.2	2.5	3.4	0.138	90830	0.0034	0.34
240/30	24/3.80	7/2.4	0.6	2.2	2.5	3.4	0.125	75620	0.0034	0.34
240/40	26/3.42	7/2.66	0.6	2.2	2.5	3.4	0.125	83370	0.0034	0.34
240/55	26/3.42	7/2.66	0.6	2.2	2.5	3.4	0.125	83370	0.0034	0.34
300/15	42/3.00	7/1.67	0.6	2.4	2.5	3.4	0.100	68060	0.0034	0.34
300/20	45/2.93	7/1.95	0.6	2.4	2.5	3.4	0.100	75680	0.0034	0.34
300/25	48/2.85	7/2.22	0.6	2.4	2.5	3.4	0.100	83410	0.0034	0.34
300/40	24/3.99	7/2.66	0.6	2.4	2.5	3.4	0.100	92220	0.0034	0.34
300/50	26/3.83	7/2.93	0.6	2.4	2.5	3.4	0.100	103400	0.0034	0.34
300/70	30/3.6	7/3.6	0.6	2.4	2.5	3.4	0.100	128000	0.0034	0.34

7、产品用途

1.供电可靠性高：采用架空电缆可大大降低各类的短路故障(特别是架空裸导线常见的闪络性故障)，与架空裸导线相比，故障率要低4-6倍。

2 .供电安全性能好：在架空电缆通电时，当人体或其它动物不慎触及电缆绝缘表面时，只要电缆未击穿，对人畜均不会造成危害。

3. 架空电缆可在任何种类的杆塔上架设，也可沿墙架设，特殊情况下还可在树丛中穿行，直接用金具固定在树杆上等。

8、产品标准

本产品按照国家标准GB/T 12527-2008《额定电压1kV及以下架空绝缘电缆》和GB/T14049-2008《额定电压10kV架空绝缘电缆》、及Q/YG14-2020《架空绝缘电缆》标准进行设计和生产，产品符合相应的标准要求。
