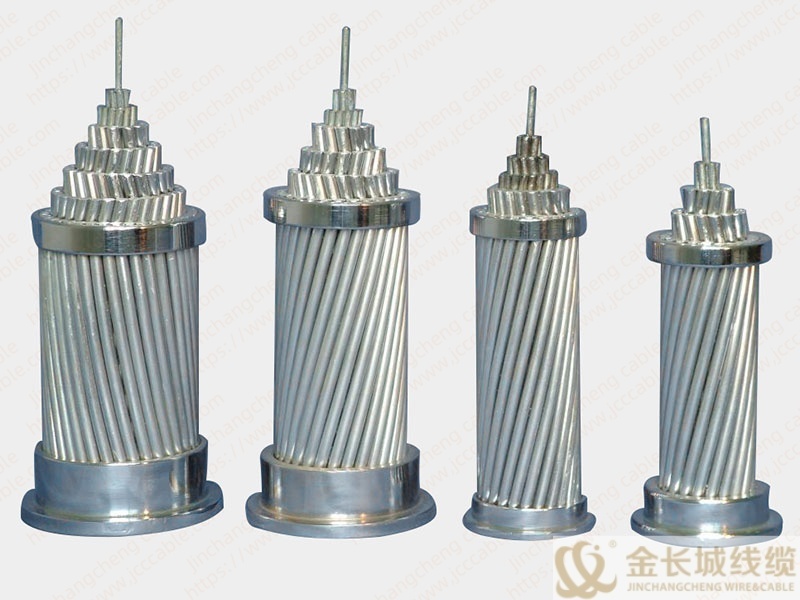

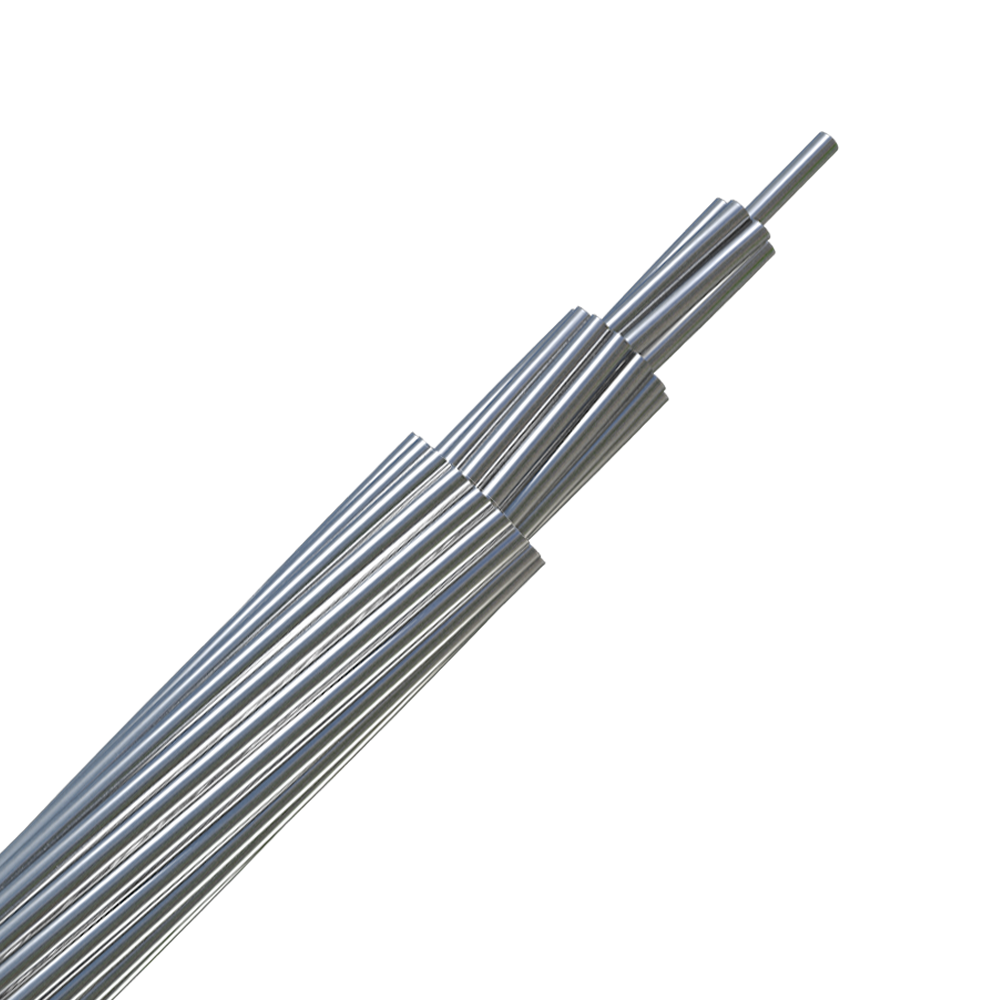

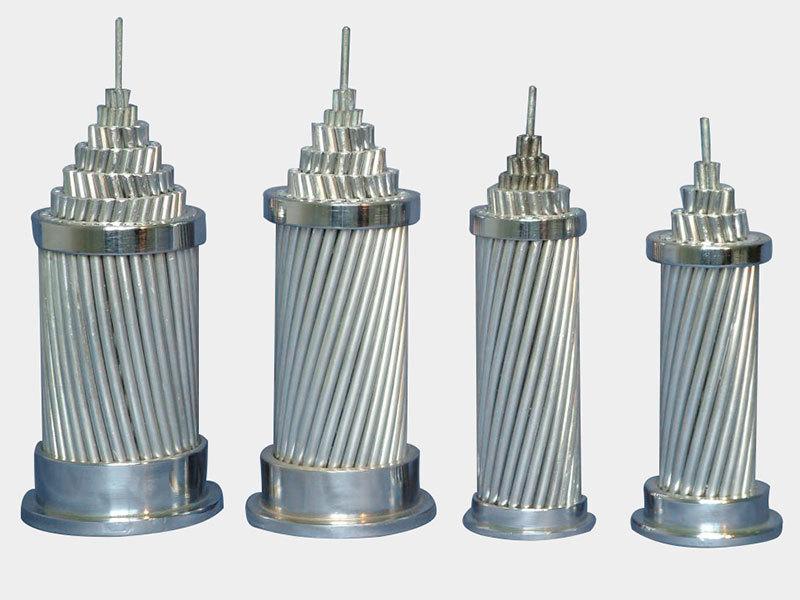

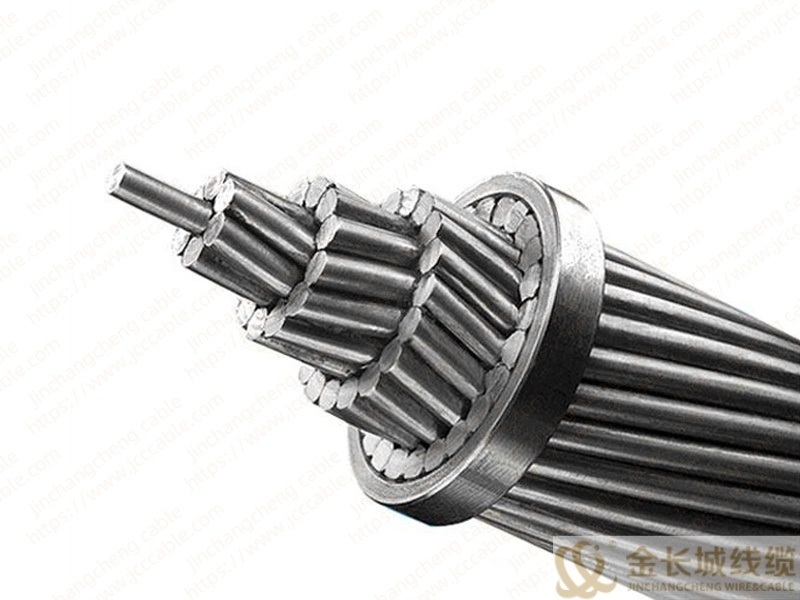

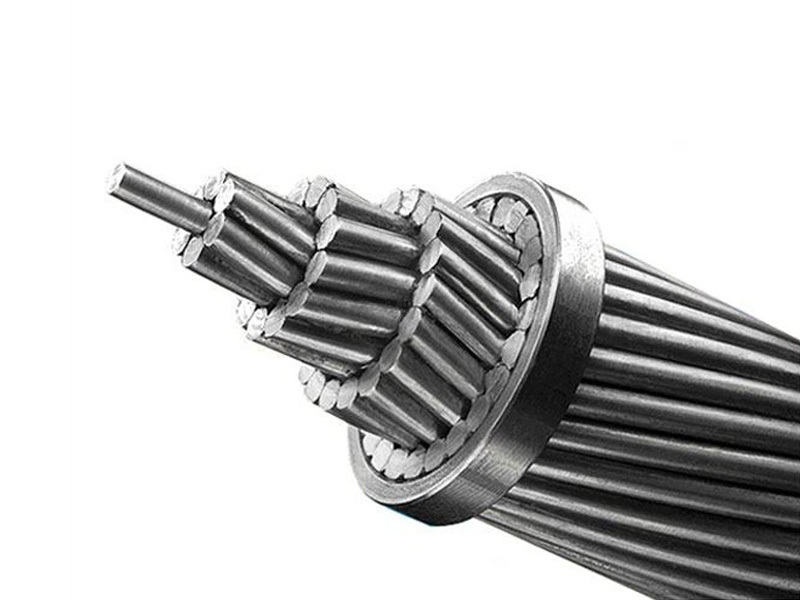

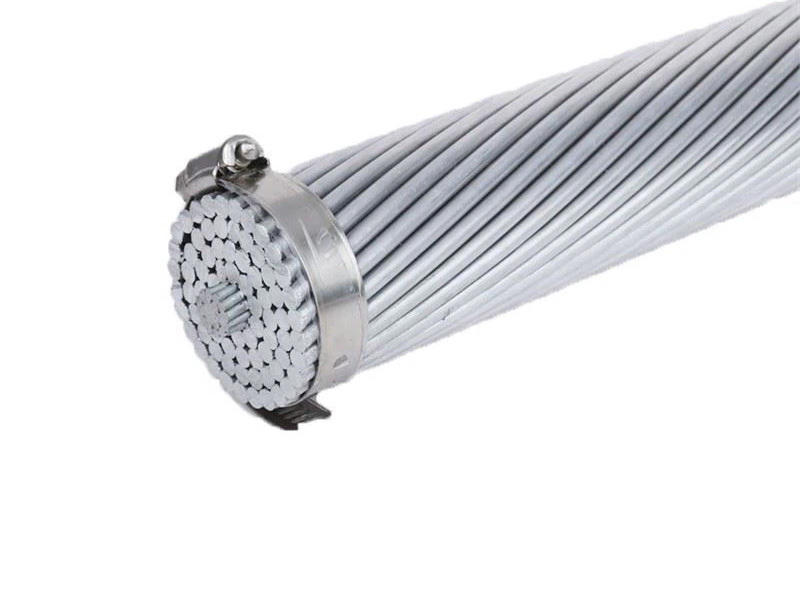

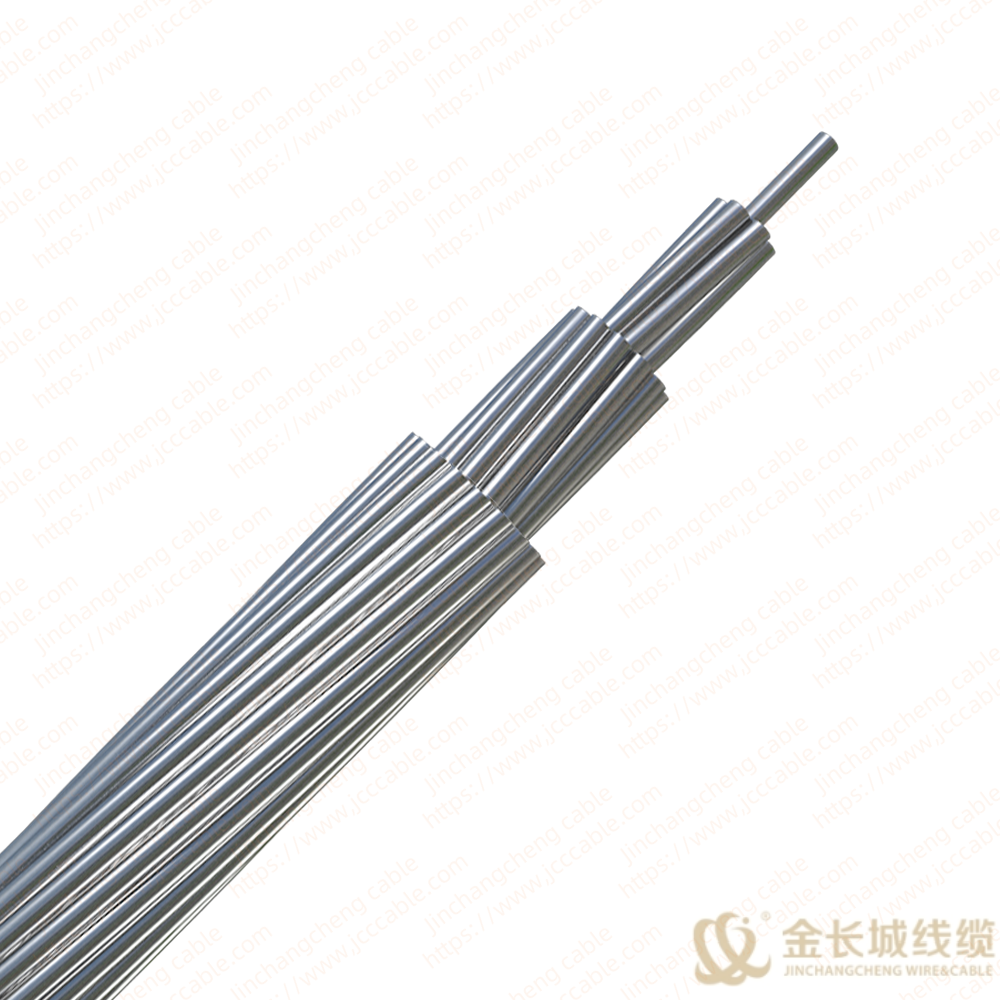

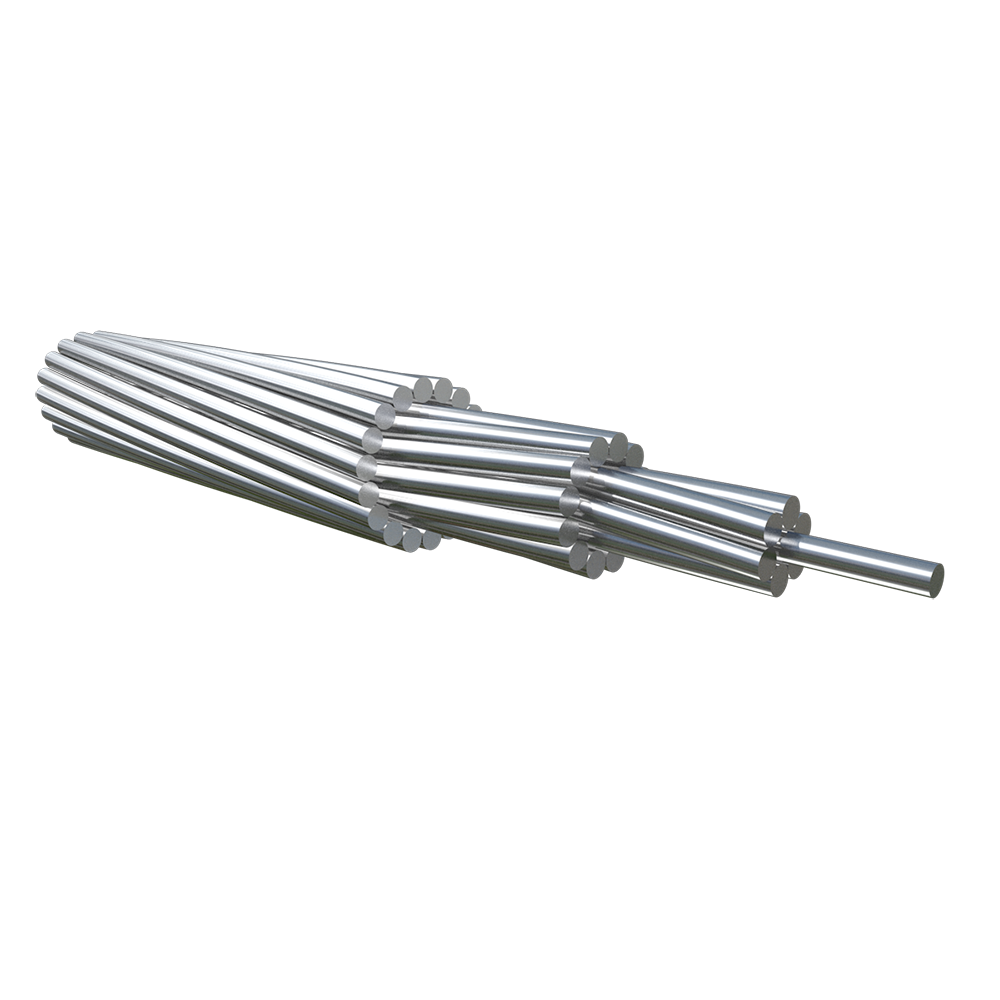

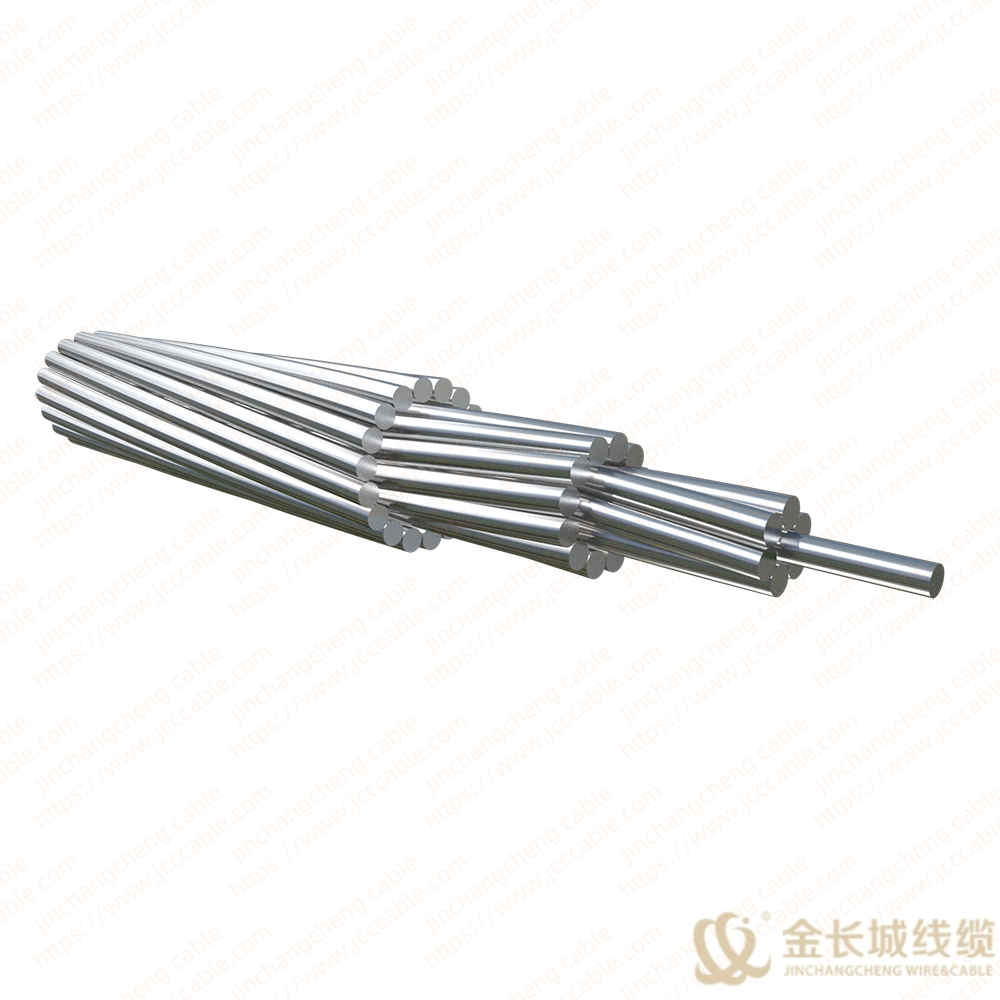

                           铝合金芯铝绞线ACAR

一、铝合金芯铝绞线简介

铝合金芯铝绞线是采用高强度铝合金线作为加强芯与硬铝线同心绞合而成的一种架空导线。



铝合金芯铝绞线比同外径普通钢芯铝绞线重量轻,拉重比基本一致,对杆塔的荷载小。由于其加强芯部分采用具有52.5%IACS的高强度铝镁硅铝合金芯,导线电阻明显降低,载流量比普通导线的载流量要高。



铝合金芯铝绞线是铝基体的单一材质,在交流运行时没有磁滞损耗,因此其正常负荷时的交流电阻更具备优势,另外由于铝合金芯铝绞线是铝基体的单一材质,没有双金属的电化腐蚀,具备防腐功能。



二、执行标准:GB/T 1179-2017



三、产品特点:本产品结构简单、具有良好的导电性能和足够的机械强度、抗拉强度大、架设与维护方便、线路造价低、传输容量大等特点。



四、适用范围:适用于较大跨距架空固定敷设,又利于跨越江河和山谷等特殊地理条件的敷设、因此广泛应用于各种电压等级的架空输配电线路中。



五、安装

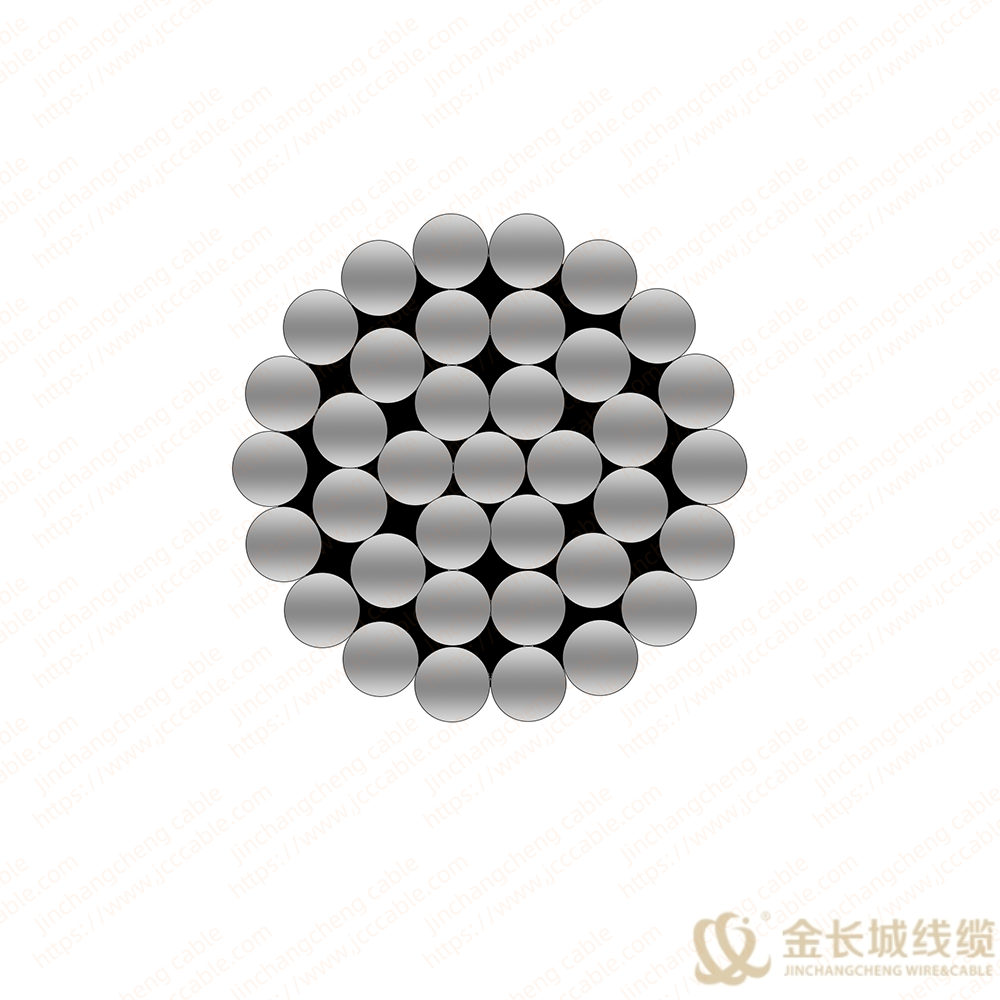

铝合金芯铝绞线 是由1350 H-19铝丝和6201-T81铝合金芯包裹绞合而成。通常,6201-T8是导体芯,但是在某些设计中,1350 H-19和6201-T81-线可以被搁置在同一层中。



六、应用

1.铝合金芯铝绞线提供出色的平衡机械和电气性能。
2.由于中心和外层的相容性材料,具有优异的耐腐蚀性。
3.铝合金芯铝绞线是 铝绞线、钢芯铝绞线和铝合金绞线之间的折衷选择。
4.使用的是纯度为1350的纯铝。
5.铝合金级别是6201。
4.美标尺寸的铝合金芯铝绞线(6201)。

七、符号说明

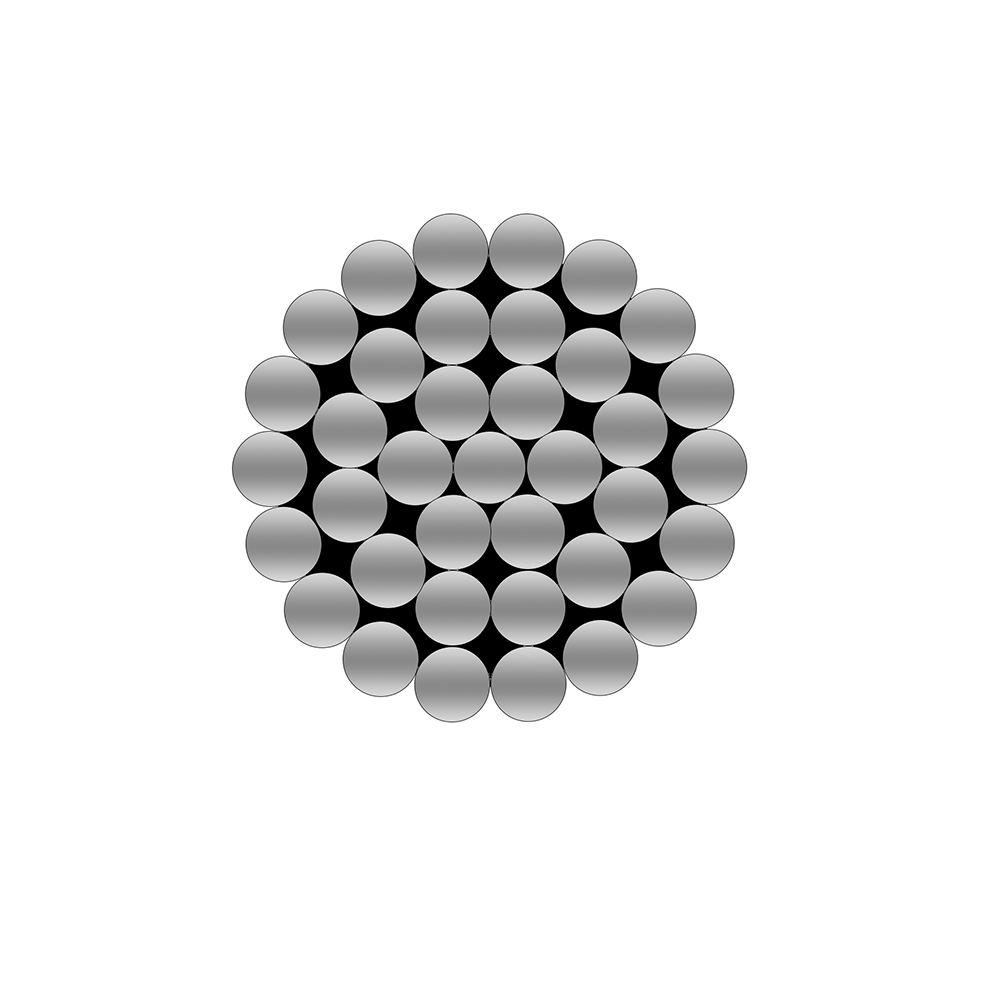

同心绞合——J

铝线——L、L1、L2、L3

铝合金芯——LHA1(2)



八、产品规格

名称

执行标准

型号

规格

铝合金芯铝绞线

GB/T 1179-2017

JL/LHA1、JL/LHA2

JL1/LHA1、JL1/LHA2

JL2/LHA1、JL2/LHA2

JL3/LHA1、JL3/LHA2

25-1500mm2
