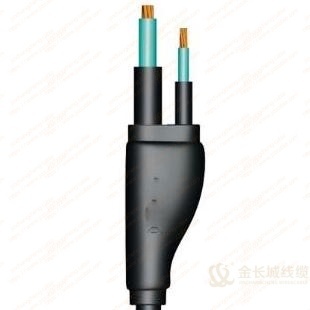

预制分支电缆
关键词：
所属分类：
产品描述
预制分支电缆是为配合城市高层建筑供电系统而开发的一套完整的产品。工厂根据电缆用户的要求，根据主、分支电缆的类型、规格、截面、长度和分支位置，将主缆和分支电缆连接在专用生产设备上，保证了施工质量，大大缩短了现场施工周期。由于预制分支电缆有着以上这么多的优点，所以，它被广泛应用于高层建筑、宾馆、院所、卖场、工厂等配电系统中。
预分支电缆由四部分组成：
1、主干电缆；
2、分支线；
3、分支接头；
4、相关附件，并具有三种类型：普通型、阻燃型（ZR）、耐火型(NH)。
产品特点
（1）优良的供电可靠性。主电缆导线无接头，连续性好，减少了失效点，分支接头结构合理，采用先进技术在短时间内完成护套注射成型，避免了
铜芯长时间在空气中氧化，增加了接触电阻，不受热膨账和冷收缩的影响。
（2）优良的抗震、气密性、耐水性和耐火性。预制支线在墙振动时不受影响，特别是当它通过建筑物的沉降接头时。预制分支电缆采用高分子材
料模压成型，其支路接头和上部支撑头均在工厂内成型，具有良好的静、防水性能，可在潮湿环境下正常供电，也可放置在露天和埋地。
（3）安装环境低，施工方便。预制分支电缆的安裝非常灵活，可以根据用户的需要水平放置在空中或水平埋地，占用的建筑面积很小，有利于建
筑面积的**利用。预制分支电缆允许弯曲半径小，大大降低了安装难度，减小了安装空间，技术要求不高，所以安装起来比较简单省事。
（4）免维护。预制分支电缆按规定安装后，一次性开断率高。
使用特性
1.电气性能好，供电安全可靠
YFD系列分支电缆的连接件采用“O”型银合金管，经机械模压成型后，使干线电缆和分支线电缆的接触电阻很小，保证了分支连接件不受热胀冷缩影响，而随连接件的膨胀，分支线与干线电缆之间的紧抱力增加，接触电阻更小。由于电缆主干线无中间接头，直流电阻减小，且YFD系列分支电缆相对普通电缆、母线槽来说，其电气性能、干线连续性、接头可靠性及稳定性都明显要好得多，干线系统无故障存在，大大提高了供电可靠性。
·施工周期短．安装方便
由于原来在工地现场需要完成的电缆分支工作都已预先在工厂中完成。因而减轻了施工现场的劳动强度，节省了工作时间，保证了分支连接的质量。安装方法简单方便，对安装人员的安装技术水平要求不高，安装周期短，仅为母线槽安装时间的10%左右。
2.具有良好的抗震性，防水性
分支连接体处模塑部分采用机械注塑成型工艺，并采用特殊配方的PVC聚合物与电缆护套紧密粘接，保证了连接体具有良好的气密性和防水性。由于YFD系列分支电缆为一整根，中间无接头，所以它的抗拉性、可挠性远比母线槽更好，对高层建筑，由于地震引起的机械应力基本没有影响。
3.安装环境要求低．利用率高
占用建筑面积小，有利于建筑面积的台理使用，对土建预留孔的尺寸无特殊要求，安装场地环境要求低。
4.可明显降低配电成本
与母线槽相比较，可降低电气工程造价技术指标高，工厂化制作，杜绝了手工生产的弊端，从根本上解决了普通电缆、母线槽本身无法解决的问题，保证了供电线路的安全性、可靠性和经济性。
5.免维护
TFD系列分支电缆按规范要求安装后，正常运行的分支电缆不需要维护。
执行标准
本标准按照GB/T 12706-2020、GB/T 10636-2006标准生产制造。
产品型号
产品名称 | 产品技术参数 |
|
YFD-VV聚氯乙烯绝缘聚氯乙烯护套预分支电力电缆 YFD-YJV交联聚乙烯绝缘聚氯乙烯护套预分支电力电缆 |
VV型电缆的铜芯的高工作温度为70℃，YJV型电缆的铜芯的高工作温度为90℃； 电缆敷设时小弯曲半径（D为电缆外径）：单芯电缆为20D，多芯电缆为15D。 |
|
YFD-ZR-VV聚氯乙烯绝缘聚氯乙烯护套阻燃预分支电力电缆 YFD-ZR-YJV交联聚乙烯绝缘聚氯乙烯护套阻燃预分支电力电缆 YFD-WDZA-YJY交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃A类预分支电力电缆 |
阻燃型电缆含卤电缆阻燃原理是靠卤素的阻燃效应，无卤电缆阻燃原理是靠析出水降低温度来熄灭火焙． 电缆敷设时小弯曲半径（D为电缆外径）：单芯电缆为20D，多芯电缆为15D。 |
|
YFD-NH-VV聚氯乙烯绝缘聚氯乙烯护套耐火预分支电力电缆 YFD-NH-YJV交联聚乙烯绝缘聚氯乙烯护套耐火预分支电力电缆 YFD-WDZAN-YJY交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃A类耐火预分支电力电缆 |
耐火型电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时也工作正常。 电缆敷设时小弯曲半径（D为电缆外径）：单芯电缆为20D，多芯电缆为15D。 |
|

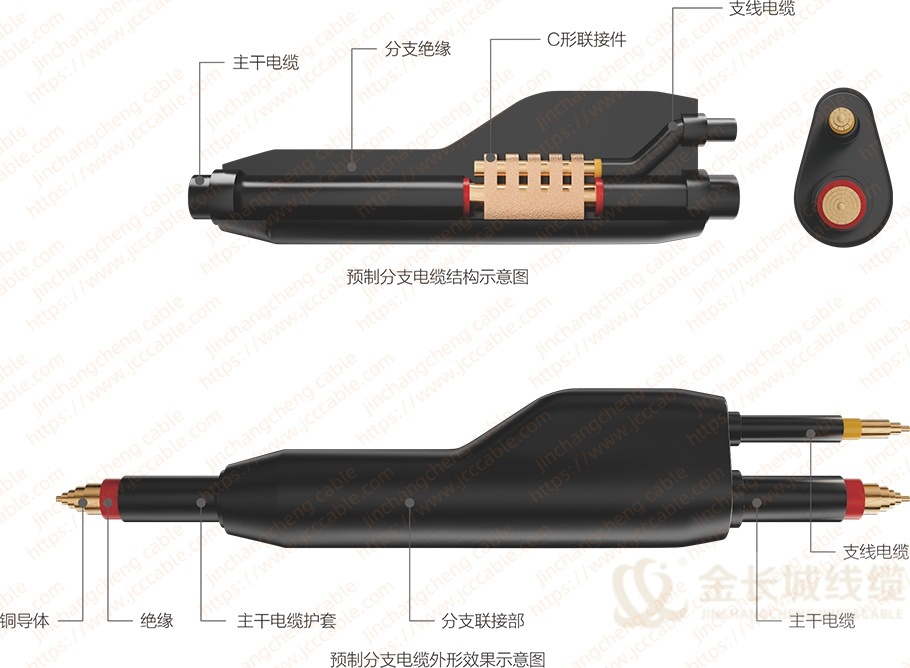

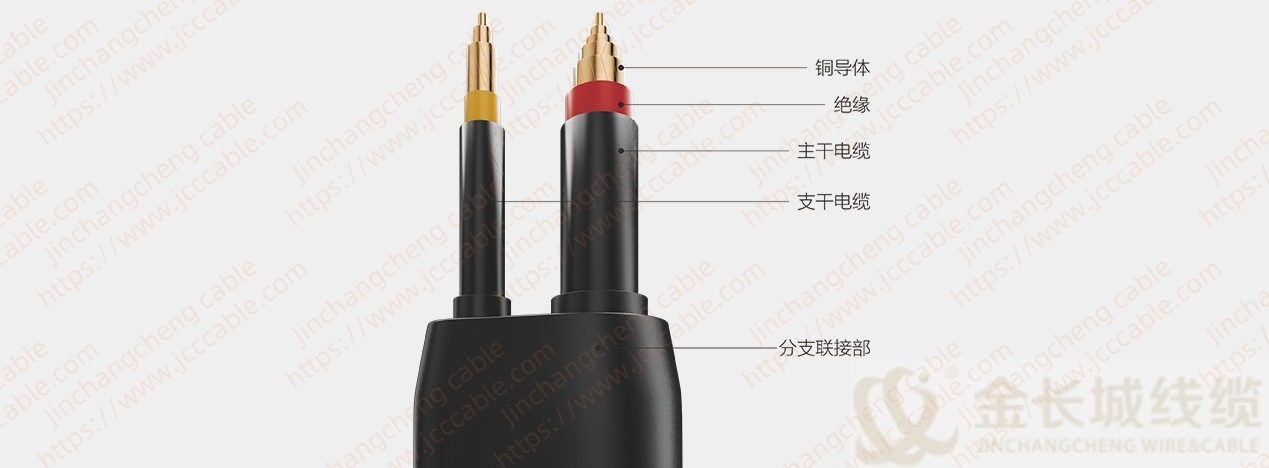

产品结构示意图

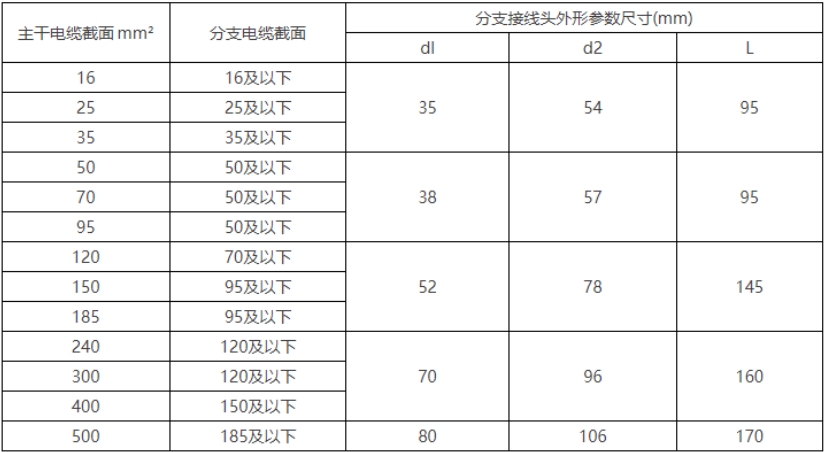

产品范围规格
应用场景
产品适用于额定电压U0/U为0.6/1kV及以下供电干线使门的预制分支电缆和隧道、桥梁用照明线络及共他类似用途的分支电缆。广泛用于机场、地铁、公路、路灯、桥架、隧道的照明系统，住宅小区、写字楼、办公大楼、宾馆、大型商场、医院等中、高层建筑的配电系统和大容量配电车间。此外，预分支电缆也适用于机场跑道照明、港口码头照明、城市电网改造和建设、现代化标准厂房、体育设施如游泳池等。具有安装简单、环境要求低的优势的特点。
电缆运行敷设条件
1、敷设时电缆温度不低于0℃,环境低于0℃,应对电缆进行预热。
2、敷设的弯曲半径不小于电缆外径的10倍(有铠装、3芯)。
3、电缆敷设后,应经受直流耐压试验,时间15分钟,试验电压3.5KV,在空气中敷设。
4、单芯电缆平行敷设时中心距离:185MM2及以下为电缆直径的2倍,240MM2及以上为90MM。
5、周围环境温度:30℃。
6、导电线芯最高允许工作温度:70℃。
7、不同环境温度下载流量的校正系数:直埋敷设
8、单芯电缆不接触敷设时,中心距离为电缆直径的2倍。
9、周围环境温度:25℃。
10、导电线芯最高允许工作温度:70℃。
11、土壤热阻系数: 1.0CM/W。
12、直埋深度:0.7M。
