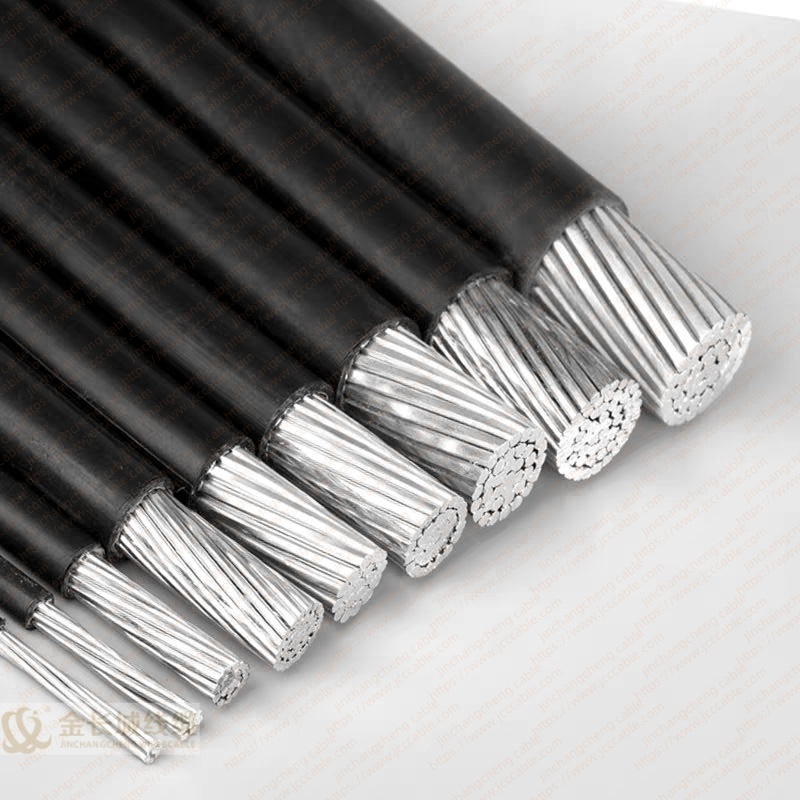

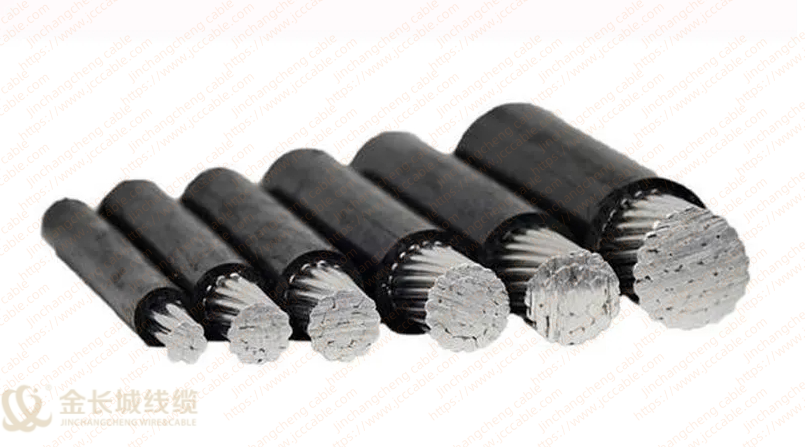

0.6/1KV架空绝缘导线
关键词：
所属分类：
产品描述
1、产品简介
架空绝缘电缆是有绝缘层和保护外皮的架空导线，是一种介于架空导线和地下电缆之间输电方式，包含1kV架空绝缘电缆和10kV架空绝缘电缆。按其结构不同可分为硬铝线结构、硬拉铜线结构、铝合金线结构、钢芯或铝合金芯支撑结构等。
2、电压等级
0.6/1KV

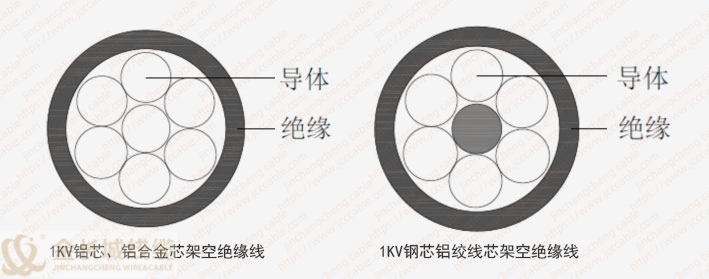

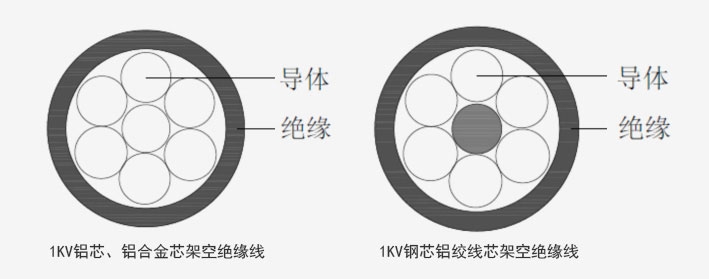

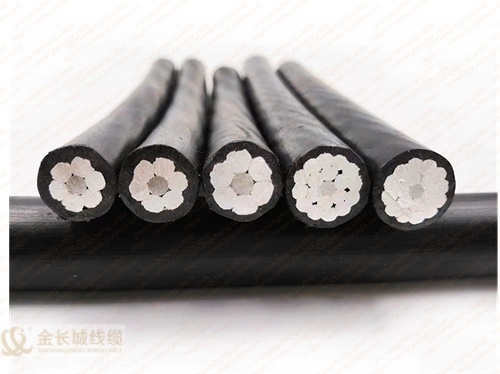

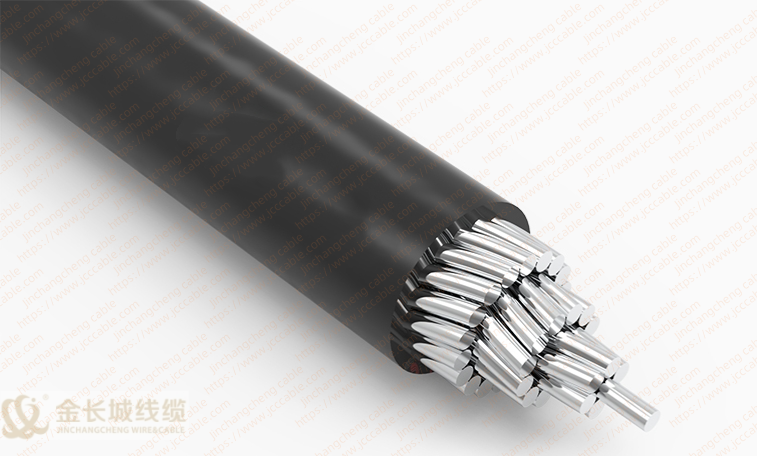

3、电缆结构图
4、产品型号
1KV架空绝缘电缆
额定电压1KV架空绝缘电缆产品型号
型号 | 产品名称 | 适用范围及环境 |
JKV | 铜芯聚氯乙烯绝缘架空电缆 | 架空固定敷设、引户线等 |
JKLV | 铝芯聚氯乙烯绝缘架空电缆 | |
JKLHV | 铝合金芯聚氯乙烯绝缘架空电缆 | |
JKY | 铜芯聚乙烯绝缘架空电缆 | |
JKLY | 铝芯聚乙烯绝缘架空电缆 | |
JKLHY | 铝合金聚乙烯绝缘架空电缆 | |
JKYJ | 铜芯交联聚乙烯绝缘架空电缆 | |
JKLGYJ | 钢芯铝绞线芯交联聚乙烯绝缘架空电缆 | |
JKLYJ | 铝芯交联聚乙烯绝缘架空电缆 | |
JKLHYJ | 铝合金交联聚乙烯绝缘架空电缆 |
产品规格
额定电压1kV架空绝缘电缆产品额定电压、导体标称截面和芯数
型号 | 芯数 | 标称截面 |
JKV、JKLV、JKLHV、JKY、JKLY | 1 | 10~300 |
注：K为带承载的中性导体，根据配电工程要求，任选其中截面与主线芯搭配。
额定电压1kV钢芯铝绞线线芯架空绝缘电缆的额定电压、导体标称截面和芯数
型号 | 芯数 | 额定电压/kV |
1 | ||
标称截面mm2 | ||
JKLGV | 1 | 10/2～240/40 |
JKLGY | 10/2～240/40 | |
JKLGYJ | 10/2～240/40 |
五、产品参数
表1 导体电阻和电缆拉断力
导体标称截面 | 20℃导体电阻（Ω/km）≤ | 电缆拉力(N) | |||||
铜芯 | 铝芯 | 铝合金芯 | |||||
硬铜 | 软铜 | 硬铜芯 | 铝芯 | 铝合金芯 | |||
10 | 1.906 | 1.83 | 3.08 | 3.574 | 3471 | 1650 | 2514 |
16 | 1.198 | 1.15 | 1.91 | 2.217 | 5486 | 2517 | 4022 |
25 | 0.749 | 0.727 | 1.20 | 1.393 | 8465 | 3762 | 6284 |
35 | 0.540 | 0.524 | 0.868 | 1.007 | 11731 | 5177 | 8800 |
50 | 0.399 | 0.387 | 0.641 | 0.744 | 16502 | 7011 | 12569 |
70 | 0.276 | 0.268 | 0.443 | 0.514 | 23461 | 10354 | 17596 |
95 | 0.199 | 0.193 | 0.320 | 0.371 | 31759 | 13727 | 23880 |
120 | 0.158 | 0.153 | 0.253 | 0.294 | 39911 | 17339 | 30164 |
150 | 0.128 | 0.124 | 0.206 | 0.239 | 49505 | 21033 | 37706 |
185 | 0.1021 | 0.0991 | 0.164 | 0.190 | 61846 | 26732 | 46503 |
240 | 0.0777 | 0.0754 | 0.125 | 0.145 | 79823 | 34679 | 60329 |
300 | 0.619 | — | 0.100 | 0.110 | 99788 | 43349 | 75411 |
表2 额定电压0.6/1KV架空绝缘电缆
导体标称截面 | 额定工作温度时最小绝缘电阻MC (MΩ·km) | |
70℃ | 90℃ | |
10 | 0.0067 | 0.67 |
16 | 0.0065 | 0.65 |
25 | 0.0054 | 0.54 |
35 | 0.0054 | 0.54 |
50 | 0.0046 | 0.46 |
70 | 0.0040 | 0.40 |
95 | 0.0039 | 0.39 |
120 | 0.0035 | 0.35 |
150 | 0.0035 | 0.35 |
185 | 0.0035 | 0.35 |
240 | 0.0034 | 0.34 |
六、符号说明
系列代号：架空绝缘电缆代号——JK
材料代号：铜导体——省略
软铜导体——TR
铝导体——L
铝合金导体——LH
绝缘材料代号：
本色绝缘——/B
高密度聚乙烯绝缘——Y
交联聚乙烯绝缘——YJ
耐候黑色绝缘——省略
轻型薄绝缘结构——/Q
普通绝缘结构——省略
七、产品用途
供电可靠性高：采用架空电缆可大大降低各类的短路故障(特别是架空裸导线常见的闪络性故障)，与架空裸导线相比，故障率要低4-6倍。
供电安全性能好：在架空电缆通电时，当人体或其它动物不慎触及电缆绝缘表面时，只要电缆未击穿，对人畜均不会造成危害。
架空电缆可在任何种类的杆塔上架设，也可沿墙架设，特殊情况下还可在树丛中穿行，直接用金具固定在树杆上等。
八、产品标准
本产品按照国家标准GB/T 12527-2008《额定电压1kV及以下架空绝缘电缆》和GB/T14049-2008《额定电压10kV架空绝缘电缆》、及Q/YG14-2020《架空绝缘电缆》标准进行设计和生产，产品符合相应的标准要求。
九、使用特性
(1)电缆导体的长期允许工作温度：聚氯乙烯绝缘、聚乙烯绝缘应不超过70℃。交联聚乙烯绝缘应不超过90℃。
(2)电缆的敷设温度应不低于20℃
(3)电缆外径(D)小于25mm的电缆，弯曲半径不小于4D、电缆外径(D)大于或等于25mm的电缆，弯曲直径不应小于6D．
十、应用场景
