产品描述

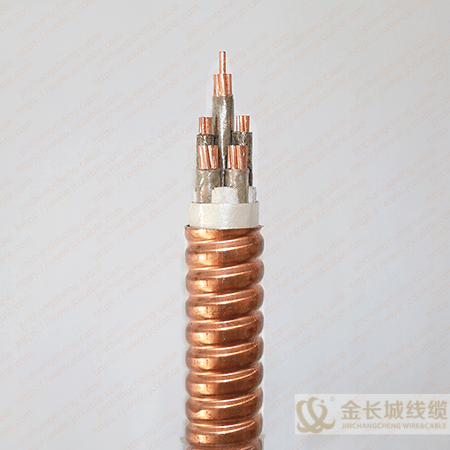

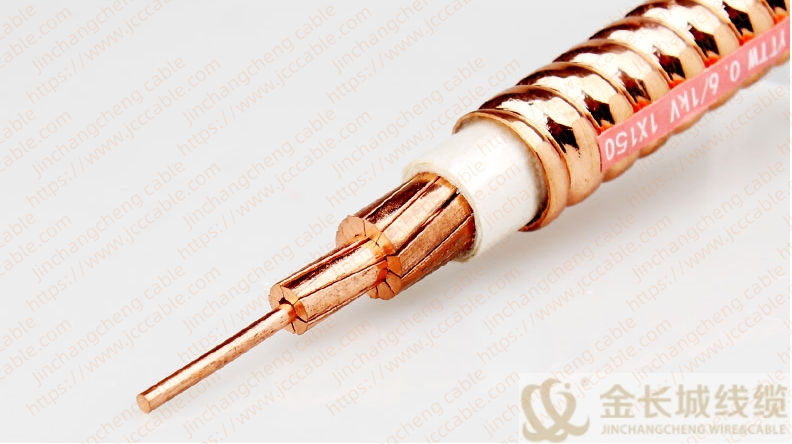

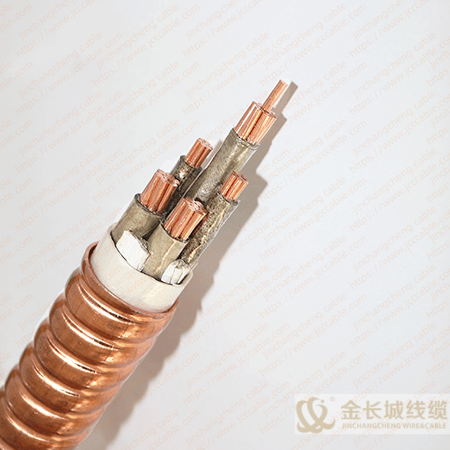

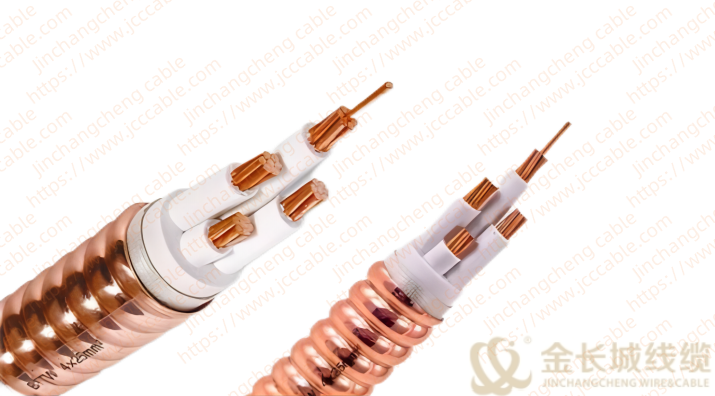

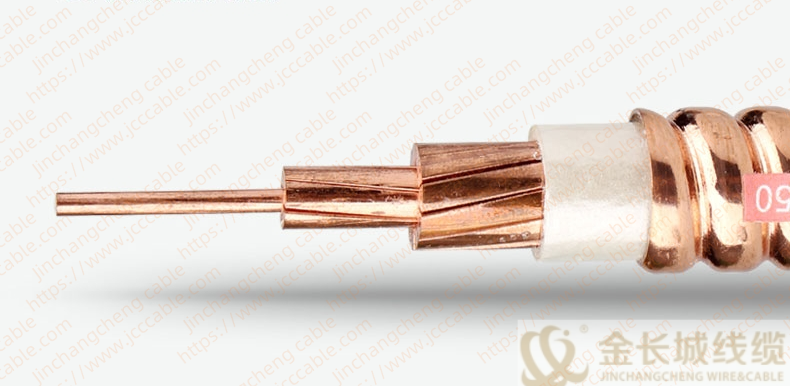

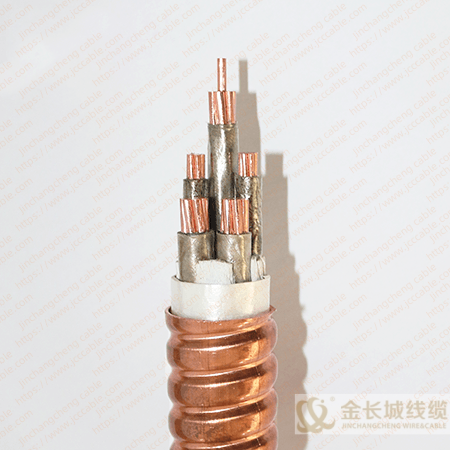

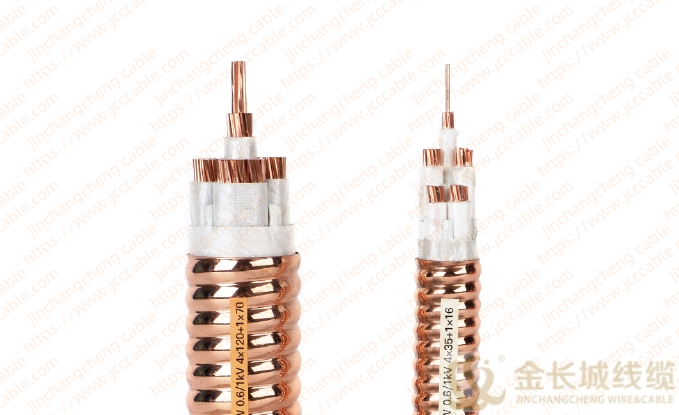

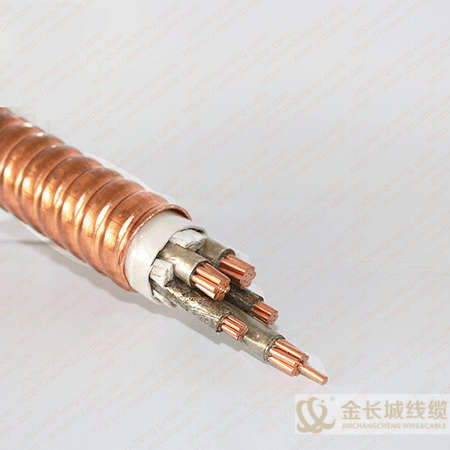

                                                                                                                                             YTTW柔性防火电缆

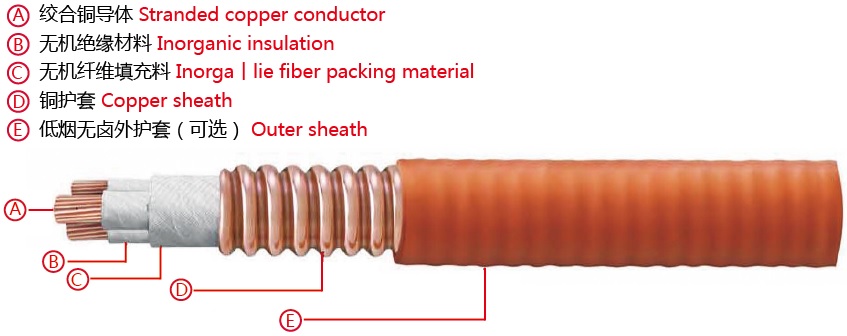

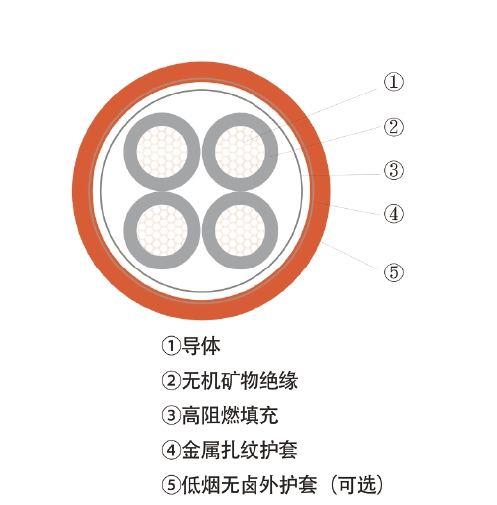

一、结构

电缆型号:YTTW



名  称:金属护套无机矿物绝缘防火电缆



1.电缆导体:有多股铜线绞合而成,具有良好的弯曲特性。



2.绝缘层:采用耐高温,不燃烧的无机矿物绝缘材质。



3.铜护套:铜质材料,经特殊加工有良好的弯曲特性,并作为PE线。



4.外护层:采用低烟无毒的塑性材质,有良好的防腐蚀特性。




 执行标准:


JG/T 313-2014 中华人民共和国建筑工业行业标准《额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端》(YTTW)

GB/T 34926-2017额定电压0.6/1kV及以下云母带矿物绝缘波纹铜护套电缆(RTTZ)

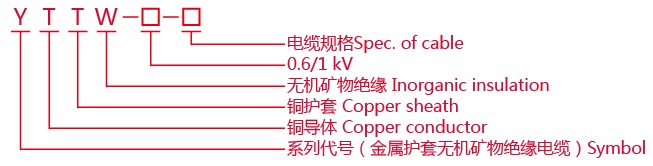

二、产品结构









                                                   例1: YTTW-0.6/1kV-(4×50) 表示:4芯,4根50mm²截面的柔性防火电缆。

生产范围:

型号

规格(mm2)

芯数

额定电压

YTTW

1-4

2-19芯

0.6/1kV

2.5-95

2-5芯

2.5-630

1芯



三、YTTW柔性防火电缆的耐火特性

1. 按国家标准,电线电缆燃烧试验方法耐火特性试验GB/T 19216.21-2003


选用火焰温度950℃~1000℃,燃烧时间为180min,线路保持完整。


2. 按英国BS6378标准,柔性防火电缆能满足以下要求:



单纯耐火C级:950℃ 180min;耐火加水W级:650℃ 15min;耐火加机械振动Z级:950℃ 15min(以上测试按顺序在同一根试验上进行。)



四、YTTW柔性防火电缆的优点



1.防火性能优异,耐火等级不仅满足国标GB/T19216.21-2003要求1000℃,180min,还可满足英国BS6387:2013中规定的C、W、Z三项试验(耐火C级950℃ 180min、喷淋W级650℃ 15min、冲击Z级950℃ 15min);



2.连续长度长,不管是单芯,还是多芯电缆,其长度能满足供电长度需要,每根连续长度可达1000m以上;



3.截面大,单芯电缆截面可达630mm²,多芯电缆截面可达95mm²;



4.具有柔性,电缆可以盘在电缆盘上,其弯曲半径6-10D,(D为电缆外径)!



5.燃烧时无烟无毒,绝缘采用无机材料(不燃烧体),燃烧时不会产生任何有害气体,更不会发生2次污染,称得上是环保绿色产品;



6.过载能力大,电缆不仅载流量大,而且具有较大的过栽能力。根据布线要示,通常电缆表面温度名≤70℃,若布线不可触摸,也不与可燃建筑材料相接触时,电缆护套温度可提高到105℃。过载时防火电缆长期工作温度可达250℃;



7.耐腐蚀,有机绝缘耐火电缆有时需穿塑料管或铁管,塑料管易老化变脆,铁管易锈蚀,防火电缆有铜护套不须穿管,铜护套耐腐蚀性好;



8.无电磁干扰,防火电缆与信息、控制等线在同一竖井中敷设时,在铜护套的屏蔽下,不会对信号、控制电线电缆传输的信息产生干扰;



9.安全性好,防火电缆能在火焰中正常供电,起动灭火设备,减少火灾损失,对人身安全也特别可靠,其铜护套是优良导体,是最好的接地PE线,且连续到电缆全长,大大提高了接地保护灵敏度与可靠性;



10.使用寿命长,无机绝缘材料耐温髙,且不易老化,他的寿命比有机绝缘电缆高许多倍,在正常工作状态下,其寿命可达100年以上;



11.柔性防火电缆的包装运输和安装及配件近似于普通电缆,较简单;



12.经济性好,柔性防火电缆由于制作工艺先进,安装简单,在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。
