11/33KV ABC架空集束电缆
关键词：
所属分类：
产品描述

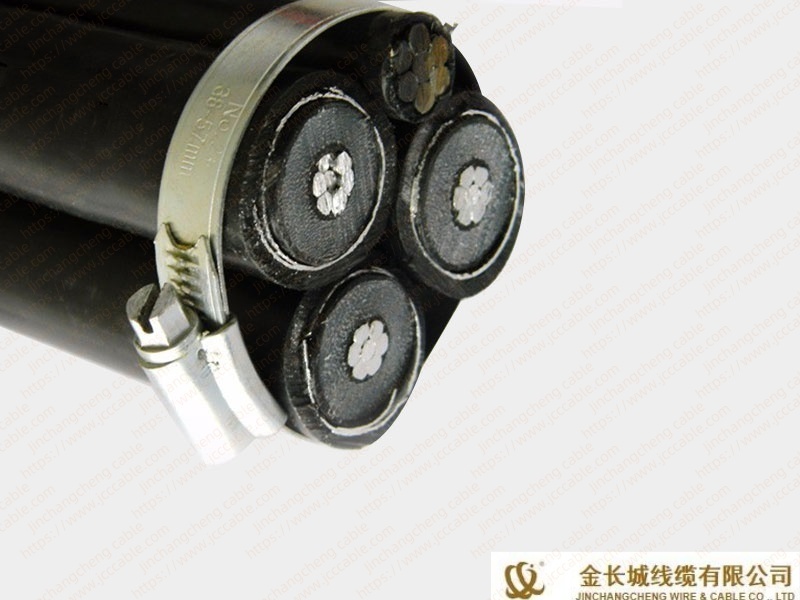

33KV铝导体交联聚乙烯绝缘ABC架空集束电缆
相导体: 圆形紧压绞合铝导体
导体屏蔽: 挤压半导电层
隔膜: 半导电可膨胀胶带
承载导体: 镀锌钢丝
组装: 三个交联聚乙烯绝缘屏蔽芯在镀锌钢丝周围捆扎。
33KV铝导体交联聚乙烯绝缘ABC架空集束电缆，架空集束导体电缆
结构：
相导体：圆形紧压绞合铝导体
导体屏蔽：挤压半导电层
绝缘：交联聚乙烯绝缘
绝缘屏蔽：挤压半导电层

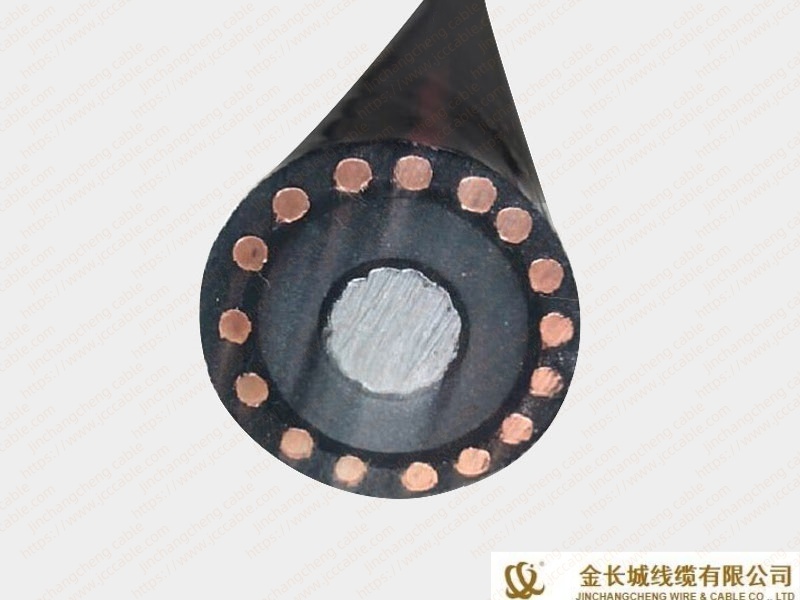

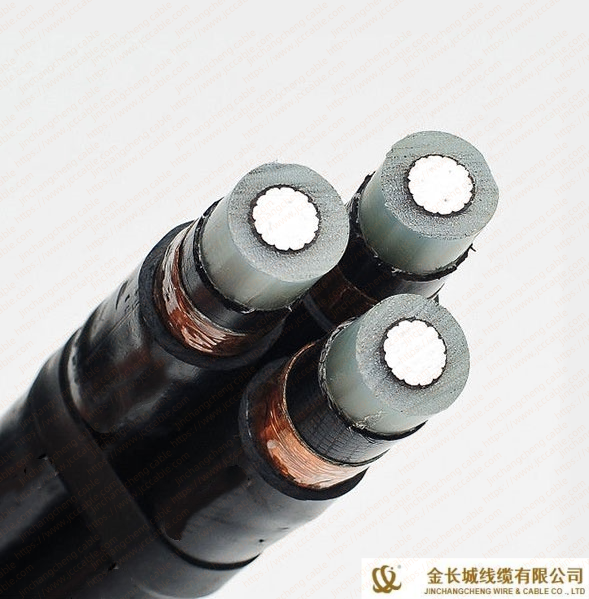

金属屏蔽（可选）：铜丝屏蔽或铜带屏蔽
隔膜：半导电可膨胀胶带
外护套：高密度聚乙烯。
承载导体：镀锌钢丝。
组装：三个交联聚乙烯绝缘屏蔽芯以右向在镀锌钢丝周围捆扎。
标准:
- 基于 IEC 60502 / AS/NZS 3599-1标准
技术参数 :
根数*面积 | 相导体 | 中性导体 | |||
根数*丝径 | 横截面积 | 根数*丝径 | 最大负荷 | 面积 | |
No.×mm² | No.×mm | mm² | No.×mm | No.×mm | mm² |
3X50 + 1X50 | 19/1.78 | 50 | 7/3.0 | 50 | 60 |
3X150+ 1X50 | 19/.14 | 150 | 7/3.0 | 50 | 60 |
3X185+1X70 | 19/2.52 | 185 | 7/3.57 | 70 | 91 |
3X70 +1X50 | 37/2.52 | 7 | 7/3.15 | 50 | 62 |
3X150 +1X50 | 37/2.25 | 150 | 7/3.15 | 50 | 62 |
同心绞合铝线作为相导体; AAAC（全铝合金导体）或ACSR（钢芯铝绞线）作为信使（中性）芯; 相导体有XLPE或HDPE或PVC绝缘。
应用 :
架空集束电缆主要用于杆上的二次架空线或支线
ABC电缆作为新型架空电缆用于传输电力架空，广泛用于城市和森林地区电网的改造。 提高了电网的安全性和可靠性。
