产品描述

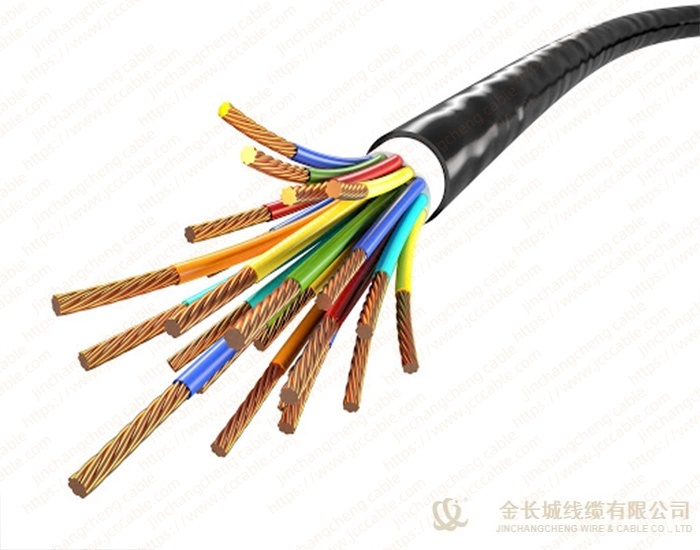

煤矿用聚氯乙烯绝缘阻燃电力电缆
一、产品标准
本产品按MT 818-2009《煤矿用阻然电缆》及相关企业标准生产。
二、适用范围
本产品适用于工频额定电压0.6/1 KV及以下配电网或工业装置中固定敷设之用。
三、使用特性
工频额定电压：U0/U 0.6/1KV。
电缆导体允许长期最高温度不超过70℃。
电缆敷设时环境温度不低于0℃。
电缆弯曲半径：不小于电缆外径的10倍。

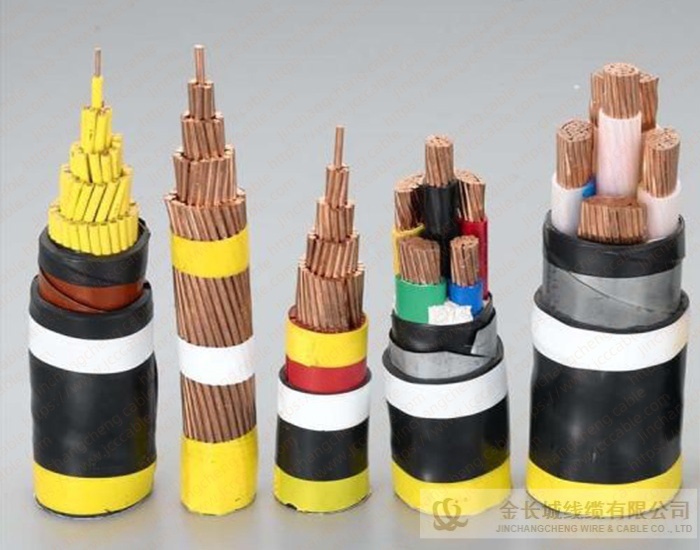

四、电缆型号
型号 | 名称 | 适用范围 |
MVV | 煤矿用铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 | 室内隧道及电缆沟等场所，不能承受机械外力。 |
MVV22 | 煤矿用铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 室内、隧道、电缆沟内或直埋地下，可在潮湿环境及地下水位较高的地方使用，能够承受一定的机械外力和一定的拉力。室内、隧道、电缆沟、竖井或直埋地下等，能承受机械外力和一定的拉力。 |
MVV32 | 煤矿用铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | |
MVV42 | 煤矿用铜芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 |
五、电压试验
1.电压试验应在环境温度下进行,制造方可选择采用工频交流电压或直流电压.
2.试验电压
工频试验电压为2.5U0+2kV,对应标准额定电压的单相试验电压如下:
额定电压U0（kV） | 0.6 | 1.8 |
试验电压kV | 3.5 | 6.5 |
时间min | 5 | 5 |
（1）若用三相变压器同时对三芯电缆进行电压试验,相间试验电压应取上表所列数据的1.73倍.
（2）当电压试验采用直流电压时,直流电压值应为工频交流电压值的2.4倍.
（3）在任何情况下,电压都应逐渐升高到规定值.
3.敷设安装
*直埋敷设
（1）单芯电缆不接触敷设时电缆中心距离为电缆直径的2倍。
（2）土壤温度：25℃
（3）导体的长期最高工作温度：70℃
（4）土壤热阻系数：1.0℃M/W
（5）直埋深度：0.7m
不同土壤温度下的载流量修正系数：
土壤温度 | 20℃ | 25℃ | 30℃ | 35℃ | 40℃ |
修正系数 | 1.04 | 1 | 0.96 | 0.92 | 0.87 |
*在空气中的敷设
1.单芯电缆平行敷设时中心距离，185㎜2及以下为电缆直径的2倍；240㎜2及以上为90㎜。
2.周围环境空气温度：40℃
3.导体的长期最高工作温度：70℃
不同环境温度下的载流量修正系数：
环境空气温度 | 20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ |
修正系数 | 1.2 | 1.22 | 1.15 | 1.08 | 1 | 0.91 |

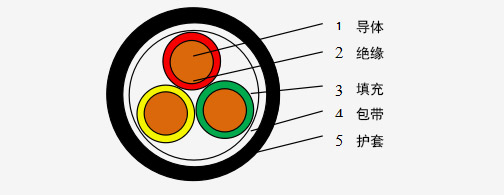

0.6/1 KV 煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆(MVV)
标称截面 ㎜2 | 绝缘标称厚度 ㎜ | 护套标称厚度 ㎜ | 电缆外径近似 ㎜ | 电缆重量近似 kg/km | 20℃导体最大直流电阻 Ω/㎞ | 25℃电缆载流量参考值(A) | |
土壤敷设 | 空气敷设 | ||||||
MVV | 铜 | 铜芯 | 铜芯 | ||||
3*2.5 | 0.8 | 1.8 | 11.8 | 186.5 | 7.41 | 29 | 19 |
3*4 | 1 | 1.8 | 13.7 | 264.5 | 4.61 | 38 | 26 |
3*6 | 1 | 1.8 | 14.8 | 335.1 | 3.08 | 47 | 32 |
3*10 | 1 | 1.8 | 17.6 | 514 | 1.83 | 65 | 46 |
3*16 | 1 | 1.8 | 19.8 | 728.1 | 1.15 | 84 | 60 |
3*25 | 1.2 | 1.8 | 23.6 | 1084 | 0.727 | 110 | 77 |
3*35 | 1.2 | 1.8 | 26.1 | 1422 | 0.524 | 130 | 95 |
3*50 | 1.4 | 1.8 | 26.54 | 1801 | 0.387 | 155 | 115 |
3*70 | 1.4 | 1.9 | 28.75 | 2415 | 0.268 | 195 | 145 |
3*95 | 1.6 | 2.1 | 33.7 | 3255 | 0.193 | 230 | 185 |
3*120 | 1.6 | 2.2 | 37.1 | 4037 | 0.153 | 260 | 210 |
3*150 | 1.8 | 2.3 | 41.9 | 5028 | 0.124 | 300 | 245 |
3*185 | 2 | 2.5 | 45.9 | 6180 | 0.0991 | 335 | 280 |
3*240 | 2.2 | 2.7 | 51.7 | 7947 | 0.0754 | 390 | 335 |

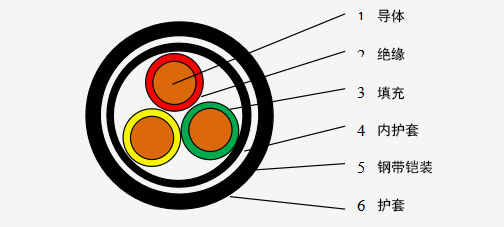

0.6/1 KV 煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(MVV22)
标称截面 ㎜2 | 绝缘标称厚度 ㎜ | 护套标称厚度 ㎜ | 电缆外径近似 ㎜ | 电缆重量近似 kg/km | 20℃导体最大直流电阻 Ω/㎞ | 25℃电缆载流量参考值(A) | |
土壤敷设 | 空气敷设 | ||||||
MVV22 | 铜 | 铜芯 | 铜芯 | ||||
3*4 | 1 | 1.8 | 17.3 | 489.1 | 4.61 | - | - |
3*6 | 1 | 1.8 | 18.4 | 577.1 | 3.08 | - | - |
3*10 | 1 | 1.8 | 21.2 | 800 | 1.83 | 65 | 46 |
3*16 | 1 | 1.8 | 23.5 | 1050 | 1.15 | 84 | 60 |
3*25 | 1.2 | 1.8 | 27.2 | 1465 | 0.727 | 110 | 77 |
3*35 | 1.2 | 1.9 | 30.7 | 2150 | 0.524 | 130 | 95 |
3*50 | 1.4 | 2 | 31.4 | 2453 | 0.387 | 155 | 115 |
3*70 | 1.4 | 2.2 | 33.6 | 3116 | 0.268 | 195 | 145 |
3*95 | 1.6 | 2.4 | 38.3 | 4053 | 0.193 | 230 | 185 |
3*120 | 1.6 | 2.5 | 41.9 | 4930 | 0.153 | 260 | 210 |
3*150 | 1.8 | 2.6 | 47.1 | 6075 | 0.124 | 300 | 245 |
3*185 | 2 | 2.8 | 50.9 | 7300 | 0.0991 | 335 | 280 |
3*240 | 2.2 | 3 | 57 | 9231 | 0.0754 | 390 | 335 |
3*300 | 2.4 | 3.2 | - | - | 0.0601 | 435 | 375 |

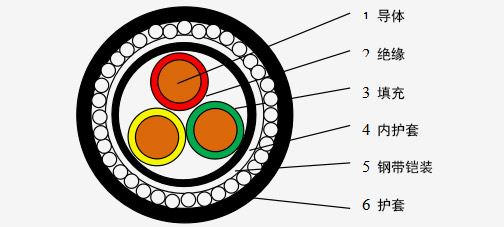

0.6/1 KV 煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆(MVV32)
标称截面 ㎜2 | 绝缘标称厚度 ㎜ | 护套标称厚度 ㎜ | 电缆外径近似 ㎜ | 电缆重量近似 kg/km | 20℃导体最大直流电阻 Ω/㎞ | 25℃电缆载流量参考值(A) | |
土壤敷设 | 空气敷设 | ||||||
MVV32 | 铜 | 铜芯 | 铜芯 | ||||
3*10 | 1 | 1.8 | 23 | 1172 | 1.83 | 65 | 46 |
3*16 | 1 | 1.8 | 25.3 | 1457 | 1.15 | 84 | 60 |
3*25 | 1.2 | 1.8 | 29 | 1936 | 0.727 | 110 | 77 |
3*35 | 1.2 | 1.9 | 31.7 | 2359 | 0.524 | 130 | 95 |
3*50 | 1.4 | 2 | 36.4 | 3246 | 0.387 | 155 | 115 |
3*70 | 1.4 | 2.2 | 41.1 | 4164 | 0.268 | 195 | 145 |
3*95 | 1.6 | 2.4 | 47.4 | 5798 | 0.193 | 230 | 185 |
3*120 | 1.6 | 2.5 | 51.3 | 6836 | 0.153 | 260 | 210 |
3*150 | 1.8 | 2.6 | 55.9 | 8061 | 0.124 | 300 | 245 |
3*185 | 2 | 2.8 | 61.4 | 9640 | 0.0991 | 335 | 280 |
3*240 | 2.2 | 3 | 68.5 | 12002 | 0.0754 | 390 | 335 |
3*300 | 2.4 | 3.2 | 75.2 | 14469 | 0.0601 | 435 | 375 |
