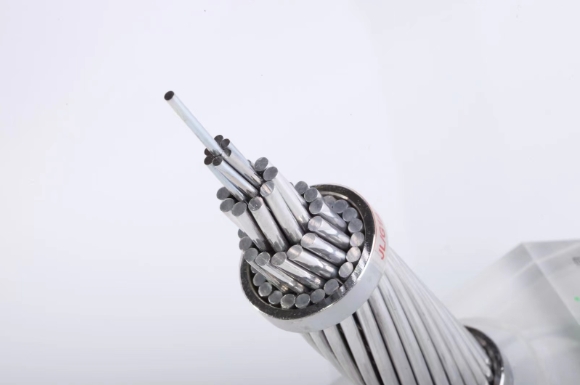

产品描述
- 产品名称:钢芯铝绞线
二、执行标准:GB/T 1179-2008,等效于IEC207-2008及IEC209-2008。
三、产品介绍:

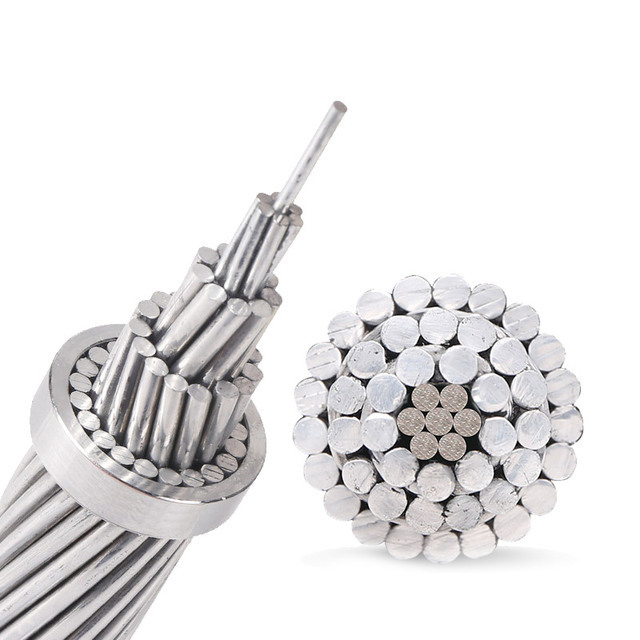

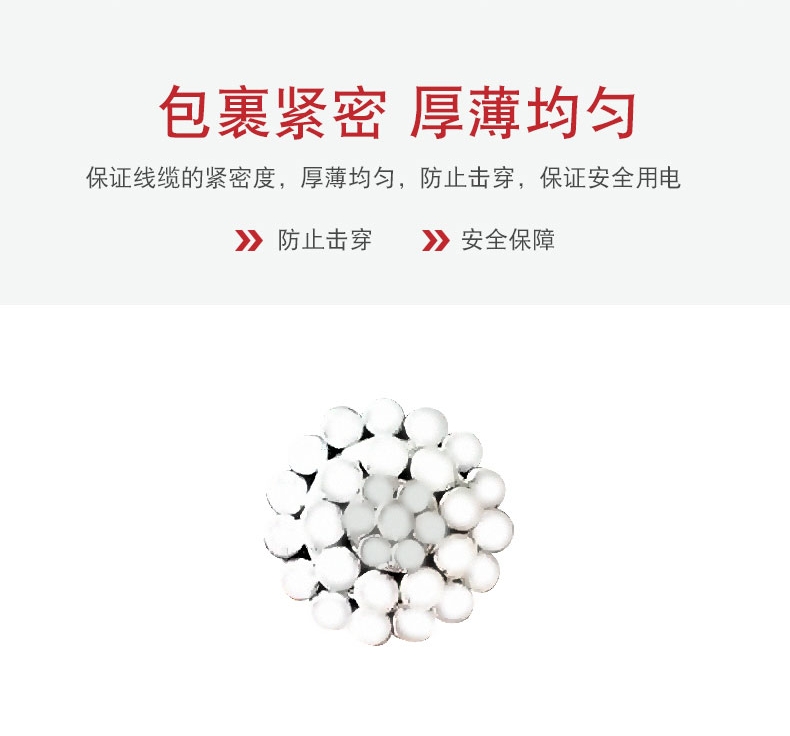

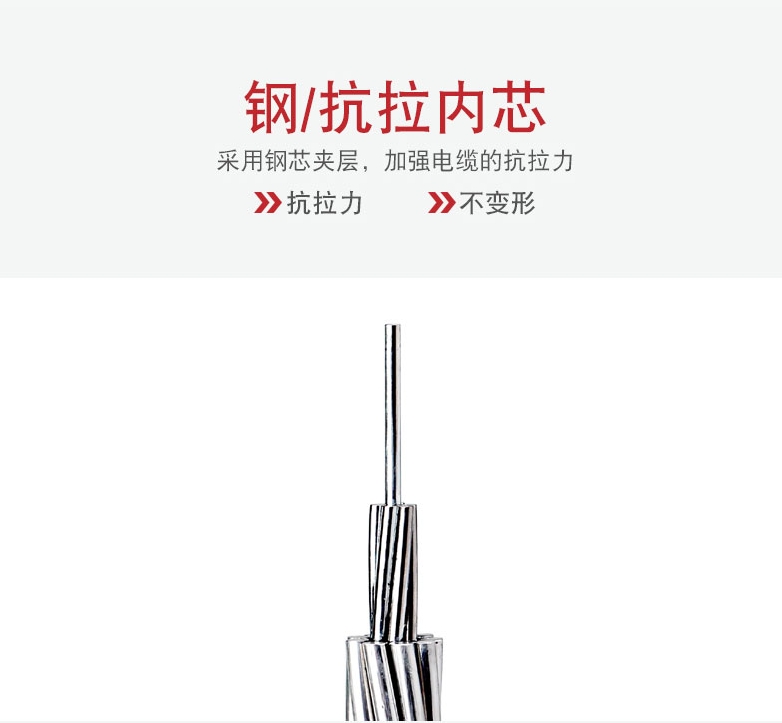

导体:LGJ电缆由铝线和钢线绞合而成,内部是钢“芯”,外部是用铝线通过绞合方式缠绕在钢芯周围。钢芯主要起增加强度的作用,而铝绞线则主要起传送电能的作用。
绝缘与护套:由于LGJ电缆主要用于架空输电线路,因此通常不带有额外的绝缘层或护套,而是直接裸露在空气中。但在某些特殊场合,可能会根据需要添加绝缘层或护套以增强其防护性能。
四、产品特性
1、

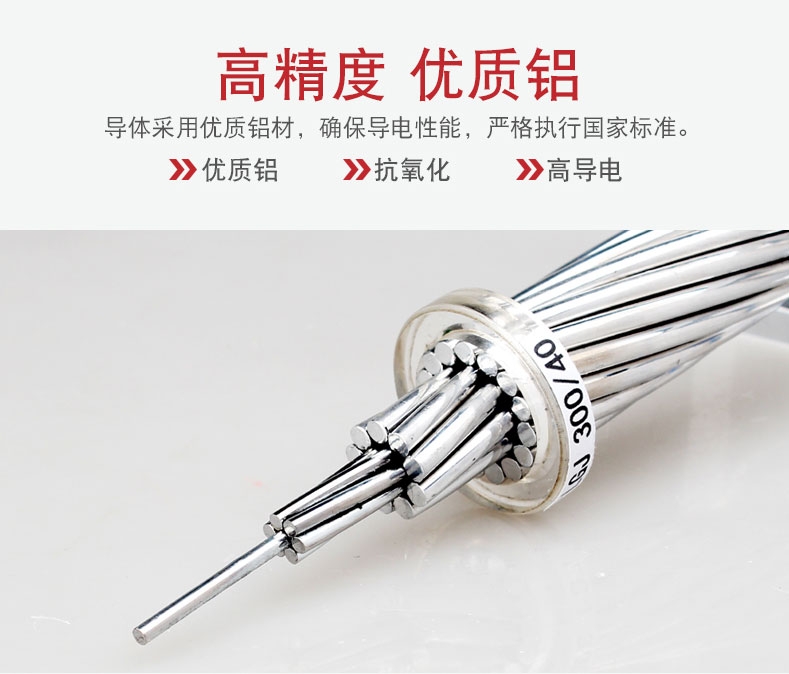

电气性能优良:铝线具有良好的导电性能,能够有效降低电能传输过程中的损耗;而钢芯则增强了电缆的机械强度,使其能够承受较大的拉力。
2、
重量轻、强度高:相较于全铜电缆,LGJ电缆由于采用了铝线和钢芯的组合,使得其整体重量大大减轻,同时又不失高强度特性。
3、
耐腐蚀性好:铝线表面容易形成一层致密的氧化膜,能够有效防止腐蚀;而钢芯则通常采用镀锌处理,进一步提高了其耐腐蚀性能。
4、
安装维护方便:LGJ电缆适用于架空敷设,安装过程中无需考虑地下管道的复杂情况,且后期维护相对简便。
五、应用范围
钢芯铝绞线具有结构简单、线路造价低、架设与维修方便、传输容量大、有利于跨越江河及山谷等特殊地理条件的敷设等特点,适用于各种电压等级的架空输配电线路。圆线同心绞架空导线主要应用于高压输电线路和城市电网建设。在高压输电线路中,圆线同心绞架空导线可以用来传输电流高、跨度大、风荷载大的电力线路,能够减少电力线路的杆塔数量、降低建设成本,同时可以提高电力线路的信号抗干扰能力。在城市电网建设中,圆线同心绞架空导线可以用来传输电压高、电流大的电力线路,具有载流量大、覆盖范围广等优点,可以有效地提高城市电网的供电能力和可靠性。LGJ电缆广泛应用于高中层建筑、住宅楼、商厦、宾馆、医院等电气竖井内的垂直供电系统,也适用于隧道、机场、桥梁、公路等供电系统。此外,在我国10KV以上的输电线路中,普遍采用铝包钢绞线(即LGJ电缆)作为导线,以传递电流并降低电晕及其他损耗。

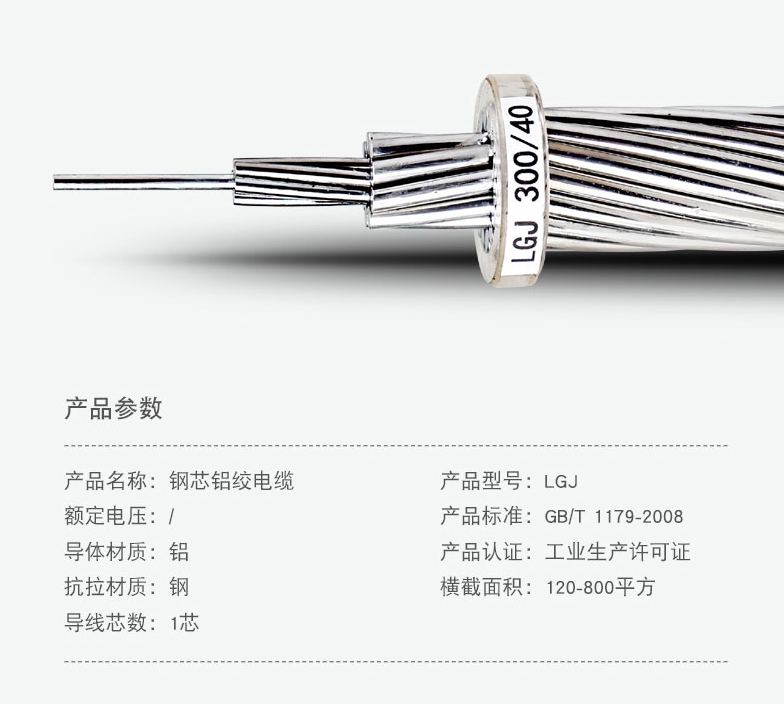

六、型号与规格
名称 | 执行标准 | 型号 | 规格 |
钢芯铝绞线 | GB/T 1179-2017 | JL/G1A、JL/G2A、JL/G3A JL1/G1A、JL1/G2A、JL1/G3A JL2/G1A、JL2/G2A、JL2/G3A JL3/G1A、JL3/G2A、JL3/G3A | 10-1500mm2 |
LGJ电缆的型号和规格多样,通常以“LGJ-XX/YY”的形式表示,其中“XX”表示铝线的截面积(单位:平方毫米),“YY”表示钢芯的截面积(单位:平方毫米)。例如,“LGJ-240/40”表示该电缆的铝线截面积为240平方毫米,钢芯截面积为40平方毫米。此外,还有多种不同截面积的型号可供选择,以满足不同场合的需求。
同心绞合——J
铝线——L、L1、L2、L3
钢芯——G1A、G2A、G3A

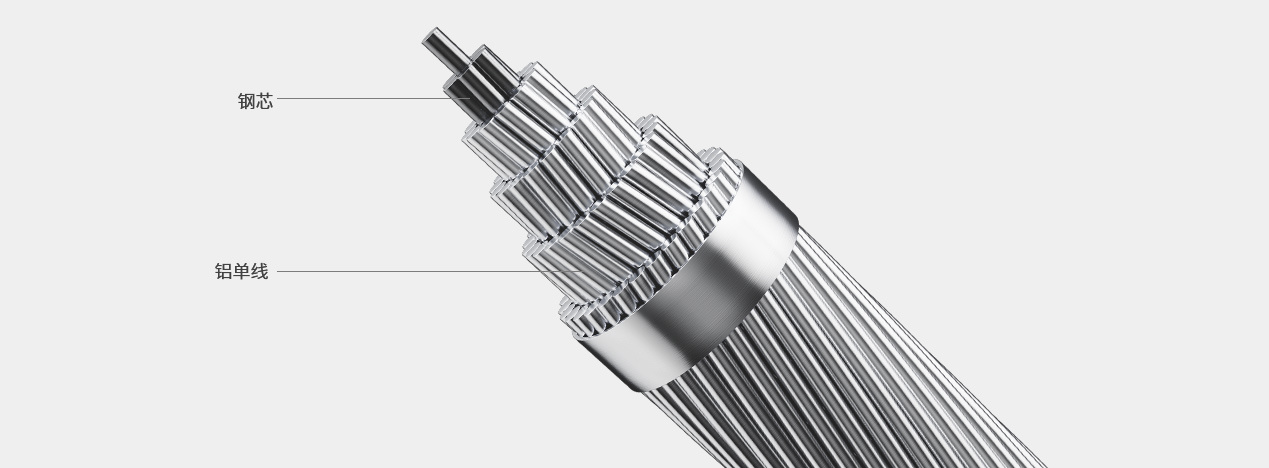

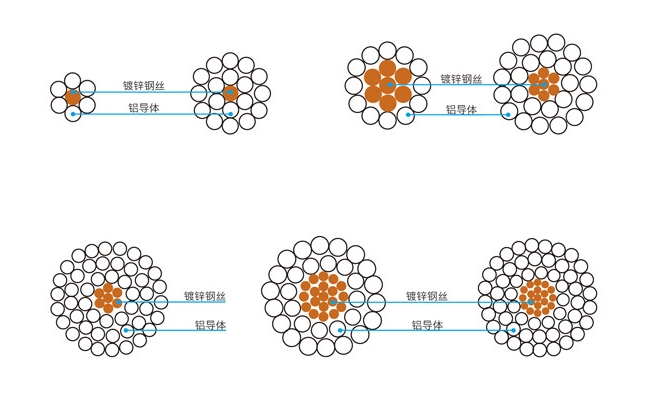

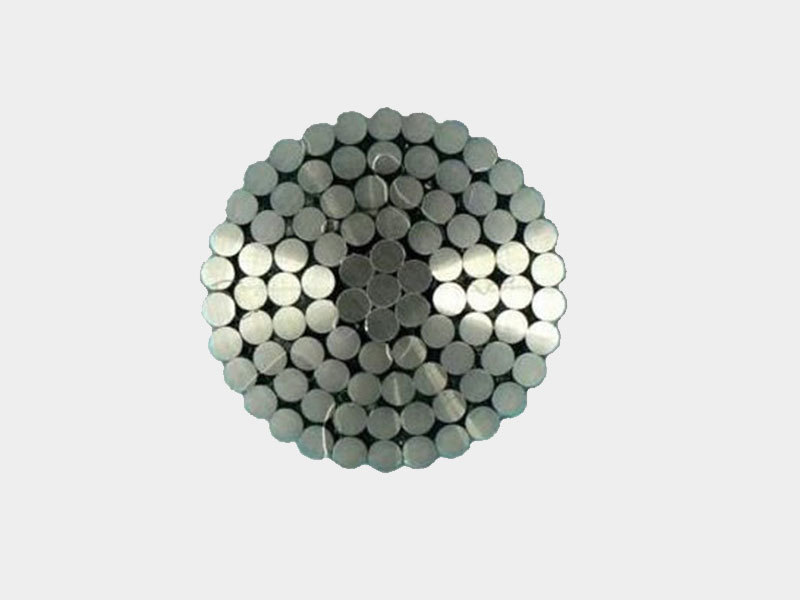

七、产品结构图
八、产品参数
标准截面铝/钢 | 结构(根数/直径) | 外径 | 20℃时直流电阻不大于 | 计算拉断力 | 计算重量 | 交货长度 | 连续载流量 | |
铝 | 钢 | |||||||
10/2 | 6/1.50 | 1/1.50 | 4.50 | 2.706 | 4120 | 42.9 | 3000 | 87 |
16/3 | 6/1.85 | 1/1.85 | 5.55 | 1.799 | 6130 | 65.2 | 3000 | 110 |
25/4 | 6/2.32 | 1/2.32 | 6.96 | 1.131 | 9290 | 102.6 | 3000 | 125 |
35/6 | 6/2.72 | 1/2.72 | 8.16 | 0.8230 | 12630 | 141.0 | 3000 | 145 |
50/8 | 6/3.20 | 1/3.20 | 9.60 | 0.5946 | 16870 | 195.1 | 2000 | 212 |
50/30 | 12/2.32 | 7/2.30 | 11.60 | 0.5692 | 42620 | 372.0 | 2000 | 250 |
70/10 | 6/3.80 | 1/3.80 | 11.40 | 0.4217 | 23390 | 275.2 | 2000 | 255 |
70/40 | 12/2.72 | 7/2.72 | 13.60 | 0.4141 | 58300 | 511.3 | 2000 | 340 |
95/15 | 26/2.15 | 7/1.67 | 13.61 | 0.3058 | 35000 | 380.8 | 2000 | 350 |
95/20 | 7/4.16 | 7/1.85 | 13.87 | 0.3019 | 37200 | 408.9 | 2000 | 360 |
95/55 | 12/3.20 | 7/3.20 | 16.00 | 0.2992 | 78110 | 707.7 | 2000 | 420 |
120/7 | 18/2.90 | 1/2.90 | 14.50 | 0.2422 | 27570 | 379.0 | 2000 | 380 |
120/20 | 26/2.32 | 7/1.85 | 15.07 | 0.2496 | 41000 | 466.8 | 2000 | 390 |
120/25 | 7/4.72 | 7/2.10 | 15.74 | 0.2345 | 47880 | 526.6 | 2000 | 400 |
120/70 | 12/3.60 | 7/3.60 | 18.00 | 0.2364 | 89370 | 895.6 | 2000 | 505 |
150/8 | 18/3.20 | 1/3.20 | 16.00 | 0.1989 | 32860 | 461.4 | 2000 | 442 |
150/20 | 24/2.78 | 7/1.85 | 16.67 | 0.1980 | 46630 | 549.4 | 2000 | 450 |
150/25 | 26/2.70 | 7/2.10 | 17.10 | 0.1939 | 54110 | 601.0 | 2000 | 470 |
150/35 | 30/2.5 | 7/2.50 | 17.50 | 0.1962 | 65020 | 676.2 | 2000 | 500 |
185/10 | 18/3.60 | 1/3.60 | 18.00 | 0.1572 | 40880 | 584.0 | 2000 | 497 |
185/25 | 24/3.15 | 7/2.10 | 18.90 | 0.1542 | 59420 | 706.1 | 2000 | 525 |
185/35 | 26/2.98 | 7/2.32 | 18.88 | 0.1592 | 64320 | 732.6 | 2000 | 525 |
185/45 | 30/2.80 | 7/2.80 | 19.6 | 0.1264 | 80190 | 848.2 | 2000 | 522 |
210/10 | 18/3.80 | 1/3.80 | 19.00 | 0.1411 | 45140 | 650.7 | 2000 | 523 |
210/25 | 34/3.33 | 7/2.22 | 19.98 | 0.1380 | 65990 | 789.1 | 2000 | 560 |
210/35 | 26/3.22 | 7/2.50 | 20.38 | 0.1363 | 74250 | 853.9 | 2000 | 590 |
210/50 | 30/2.98 | 7/2.98 | 20.86 | 0.1381 | 90830 | 906.8 | 2000 | 600 |
240/30 | 24/3.60 | 7/2.40 | 21.60 | 0.1181 | 75620 | 922.2 | 2000 | 610 |
240/40 | 26/3.42 | 7/2.66 | 21.66 | 0.1209 | 83370 | 964.3 | 2000 | 610 |
240/50 | 30/3.20 | 7/3.20 | 22.40 | 0.1189 | 102100 | 1108 | 2000 | 640 |
300/15 | 40/3.00 | 7/1.67 | 23.01 | 0.09724 | 68060 | 939.8 | 2000 | 650 |
300/20 | 45/2.93 | 7/1.95 | 23.43 | 0.09520 | 75680 | 1002 | 2000 | 655 |
300/25 | 48/2.85 | 7/7.22 | 27.76 | 0.09433 | 83410 | 1058 | 2000 | 690 |
300/40 | 24/3.99 | 7/2.66 | 23.94 | 0.09614 | 92220 | 1133 | 2000 | 705 |
300/50 | 26/3.83 | 7/2.98 | 24.26 | 0.09636 | 103400 | 1210 | 2000 | 725 |
300/70 | 30/3.60 | 7/3.60 | 25.20 | 0.09463 | 128000 | 1402 | 1200 | 740 |
400/20 | 42/3.51 | 7/1.95 | 26.91 | 0.07104 | 88850 | 1286 | 1500 | 800 |
400/25 | 45/3.33 | 7/2.22 | 26.64 | 0.07370 | 95940 | 1295 | 1500 | 800 |
400/35 | 48/3.22 | 7/2.50 | 26.82 | 0.07389 | 103900 | 1349 | 1500 | 810 |
400/50 | 54/3.07 | 7/3.07 | 27.63 | 0.07232 | 123400 | 1511 | 1500 | 815 |
400/65 | 26/4.22 | 7/3.44 | 28.00 | 0.07326 | 135200 | 1611 | 1500 | 850 |
400/95 | 30/4.16 | 19/2.32 | 29.14 | 0.07087 | 171300 | 1860 | 1500 | 873 |
500/35 | 45/3.75 | 7/2.50 | 30.00 | 0.05812 | 119500 | 1642 | 1500 | 920 |
500/45 | 48/3.60 | 7/2.80 | 30.00 | 0.05912 | 128100 | 1688 | 1500 | 920 |
500/65 | 54/3.44 | 7/3.44 | 30.96 | 0.05760 | 15400 | 1897 | 1500 | 935 |
630/45 | 45/4.20 | 7/2.80 | 33.60 | 0.04633 | 148700 | 2060 | 1200 | 1025 |
630/55 | 48/4.12 | 7/3.20 | 34.32 | 0.04514 | 164400 | 2209 | 1200 | 1060 |
630/80 | 54/3.87 | 19/2.32 | 34.82 | 0.04551 | 192900 | 2388 | 1200 | 1120 |
800/55 | 45/4.63 | 7/3.20 | 38.40 | 0.03547 | 191500 | 2690 | 1000 | 1220 |
800/70 | 48/4.63 | 7/3.60 | 38.5 | 0.03574 | 20700 | 2791 | 1000 | 1223 |
800/100 | 54/4.33 | 19/2.60 | 38.98 | 0.03635 | 241100 | 2991 | 1000 | 1240 |
注: 防腐型的计算重量,应在规定值中填加防腐涂料的重量,其增值为:钢芯涂防腐料者增加2%,内部铝钢各层间涂防腐料者增加5%。
注意事项
1、在选择LGJ电缆时,应根据实际需求和线路条件选择合适的型号和规格。
2、在安装过程中,应确保电缆的弯曲半径符合规定要求,避免过度弯曲导致电缆损坏。
3、定期检查电缆的电气性能和外观状况,及时发现并处理潜在问题,确保电缆的安全可靠运行。
综上所述,钢芯铝绞电缆-LGJ是一种性能优良、应用广泛的电力传输产品,在电力和输电线路行业中发挥着重要作用。
